多條電纜識別定向儀

ZSCI-9500多功能電纜識別儀使用注意事項

一、操作人員要事先閱讀說明書，掌握中試控股儀器的功能、工作方法、測試前的工作準備事項及正確測試要求。
二、中試控股測試前，先將被測電纜兩端鎧裝接地斷開，芯線遠端（末端）與大地連接。
三、儀器兩條輸出線按說明書第2頁要求分別將紅夾接至被測電纜芯線上，黑夾接至大地。
四、打開發射機前，必須先將輸出調節旋鈕反時鐘旋到零位，然后開機。緩慢調節輸出調接旋鈕，使輸出達到5A－15A（調節旋鈕一般均調在三分之二范圍之內）。如果該配電站系統接地阻值大于4歐姆，則輸出電流小于8A，只要接收機表頭能正反方向偏轉就可正常工作。1、注意：現場使用時，若接地電阻過小，發射機在輸出調節旋鈕反時鐘旋到零位時，輸出電流也會很大，發射機內保護電路動作（表現為表頭有很小的快速擺動），這時可以將隨機配的大功率試驗電阻（1至2歐姆/20W－30W）串接在發射機回路中。
2、實際測試中，同一條電纜溝中，兩個配電房之間連接的其他電纜超過兩條，接地電阻因為有其它運行電纜鎧裝相連而變的很小，甚至接近為零，發射機輸出電流過大而保護電路動作，這時可將試驗電阻串接在發射機回路中進行測試。測試完畢，試驗電阻溫度很高，注意降溫后裝箱，試驗電阻也可用其它1－2歐，大于20W的電阻替代。

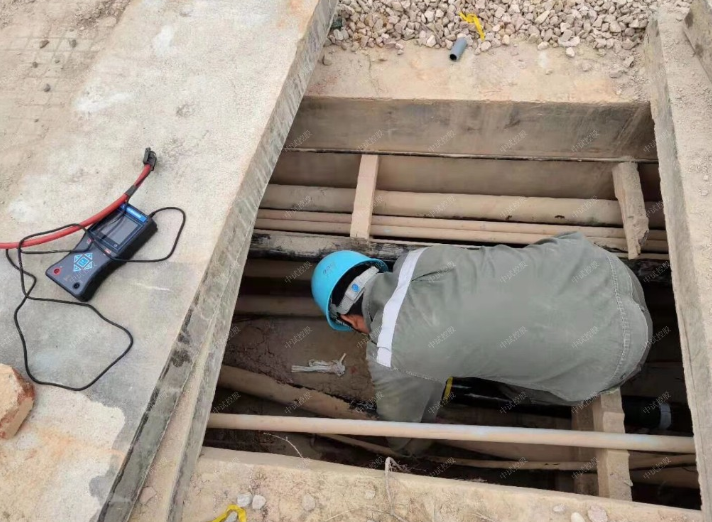

五、在現場識別電纜前，應按說明書中儀器校準要求，在電纜始端將識別儀接收機校準好。
六、現場識別電纜的標準：當傳感器卡在其中一條電纜上測試時，接收機表頭向一邊偏轉并且擺動較大，在其余電纜上測試時（保持傳感器同一卡入方向不變），接收機表頭向另一邊偏轉并且擺動較小，電纜條數越多偏轉越小。接收機表頭向一邊偏轉并且擺動較大的電纜，即為需要識別的電纜。

ZSCI-9500多功能電纜識別儀由信號發生器和接收識別鉗及指示表三部分組成，中試控股用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。在中試控股電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確（方向及幅度的雙重判別）、快速、操作簡單、應用范圍廣等特點。帶電電纜識別儀是目前國內同類儀器中技術先進、性能優越的新型儀器。

工作原理：需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。

按下述原理工作：中試控股電纜識別儀由信號發生器和接收鉗信號檢測器及指示表三部分組成，信號發生器主要產生特殊的脈沖調制信號，通過輸出線加至停止運行的被測電纜上，用接收鉗在現場尋找被測電纜，當接收鉗檢測器測到施加在電纜上特殊信號時，信號檢測器上電表指針與施加信號頻率同步擺動，而其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。接收鉗信號檢測器同信號發生器聯合使用時，可以用于電纜帶電狀態判別中試控股，或輔助尋找電纜短路位置等工作。接收鉗信號檢測器使用時，應用鉗口卡住電纜。

ZSCI-9500多功能電纜識別儀功能特點：

1、識別準確，無折中判斷，準確率100%；

2、大鉗口適合各種電纜；

3、保護電路可靠不怕輸出短路；

4、輸出大小可調節、適合各種場合；

5、操作簡單，不需要培訓，一看即會；

6、小巧美觀，方便攜帶；

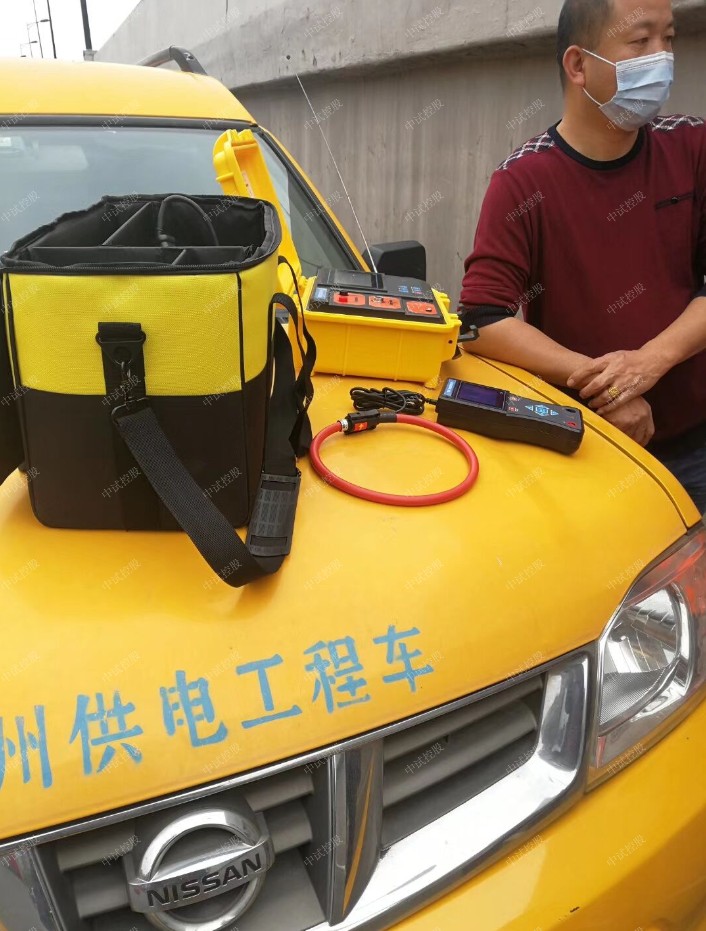

ZSCI-9500多功能電纜識別儀是為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過中試控股儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

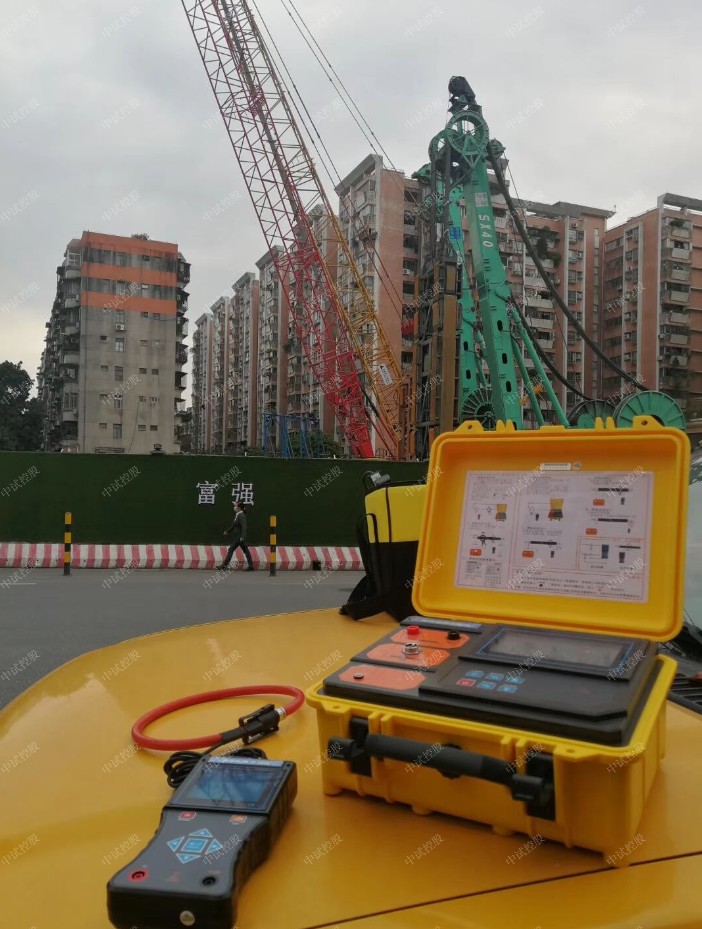

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機中試控股采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

帶電識別時：采用脈沖電流原理，通過發射鉗耦合到目標電纜上，給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

停電識別時：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

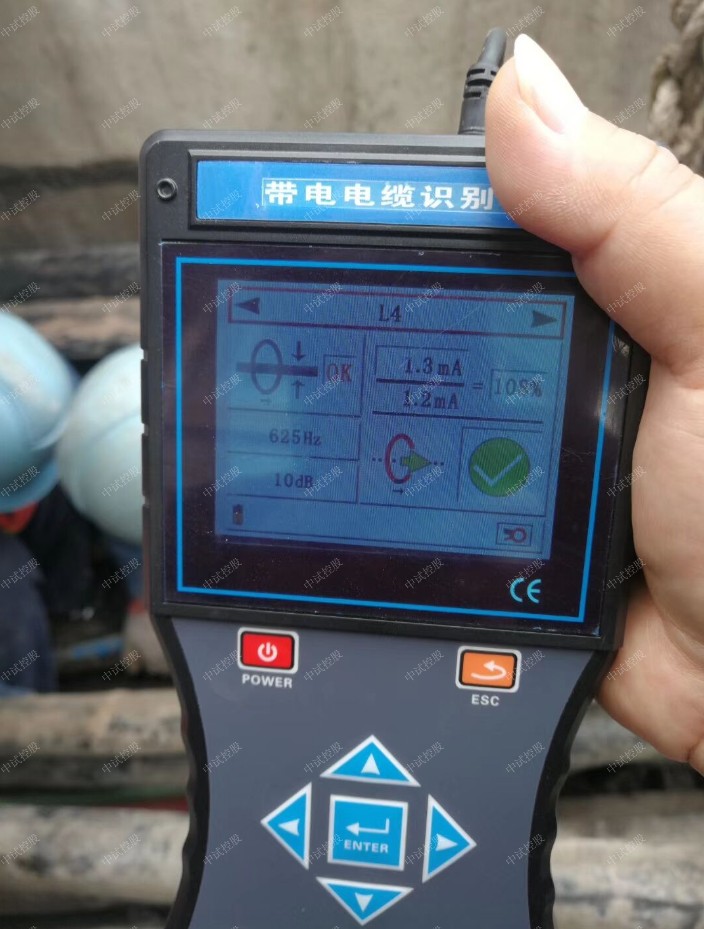

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，中試控股能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

ZSCI-9500多功能電纜識別儀發射機規格
功    能：
發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電    源：11.1V大容量可充鋰電池，充滿電連續工作約8小時
顯示模式：超大LCD實時顯示剩余電池電壓
（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓：500V（停電識別時）
脈沖電流：最大5A（取決于回路電阻的大小）
脈沖頻率：1次/秒
脈沖寬度：2ms
發射鉗內徑：φ120mm
測試線長：3米，帶鱷魚夾，紅黑各1條
發射鉗引線長：2m
接地針尺寸：長寬厚225mm×100mm×10mm
發射機尺寸：320mm×275mm×145mm
發射鉗尺寸：長寬厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD顯示域：124mm×67mm
外包裝尺寸：長寬高400mm×245mm×335mm
背光控制：有，白色背光燈
工作溫度：-10℃～40℃
存儲條件：-20℃~50℃，≤95％RH, 無結
儀表質量：
發射機：2.5kg
發射鉗：1.08kg
總質量：4.4kg（含接收機）
電池電量：當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機
充 電 器：12.6V DC充電器
充電接口：圓形充電接口，DC標識
抗    壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐    壓：AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性：IEC61326(EMC)
參考安規：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)


3．ZSCI-9500多功能電纜識別儀接收機規格
功    能：電纜識別（識別并解碼脈沖電流信號）；交流電壓、電流、頻率測量
電    源：7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
額定電流：約300mA max
顯示模式：3.5寸真彩液晶屏顯示，彩色圖標指示
信號標定：有，接收信號與發射信號的百分比，達到標定值60%以上為識別成功條件之一
方向識別：有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別成功：綠色打鉤圖標指示（√）
非目標電纜：紅橙色打叉圖標指示（×）
接收機尺寸：長寬厚207mm×101mm×45mm
柔性線圈：長約630mm，線徑6 mm或12.5mm
線圈內徑：φ200mm
引線長度：柔性線圈引線長度：2m
電壓測試線：長1m (紅黑各1條)
檢測范圍：
停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電 阻為10kΩ 時，需保證發射機電池電量為11V以上
帶電識別：線圈可檢測回路電阻為0Ω～100Ω的脈沖信號；檢測回路電阻為100Ω 時，需保證發射機電池電量為11V以上
量    程：交流電壓： 0.01V～600V(50Hz/60Hz)
交流電流： 0.01A～5000A(50Hz/60Hz)
電流頻率： 45Hz~70Hz
精    度
交流電壓：±2%±1dgt
交流電流：±2%±1dgt
電流頻率：±2%±1dgt

　大部分ZSCI-9500多功能電纜識別儀由于對它使用功能了解不夠全面，在施工中導致工作員效益降低 ，影響進度。

ZSCI-9500多功能電纜識別儀在中試控股電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜;具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。它是電纜施工及維護工作中不可缺少的檢測儀器。帶電/不帶電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼、功率驅動，驅動大口徑卡鉗將信號耦合到帶電電纜上。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征性將目標電纜從一大束其它電纜中識別出來。它是一種輕小型、緊湊型、鋰電池供電便攜式儀器。適用于各種類型的高低壓動力電纜。

ZSCI-9500多功能電纜識別儀由中試控股電纜識別發射機，電纜識別接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出;現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾;判斷準確、快速;保護電路可靠，不怕輸出短路;大鉗口ф125適合各種截面積的動力電纜;內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸。極大的保證了人身安全。帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處中試控股于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。
