35kV變壓器開關耐壓諧振裝置81kVA/81kV

隨著各個地方電纜的交流試驗規程的不斷建立和電力系統大容量試品的增多,串聯諧振電源電源在電力系統中應用越來越廣泛,我們中試控股將對串聯諧振的原理和串聯諧振電源在現場的應用和大家一起展開討論。
串聯諧振的原理:

先說諧振的產生,諧振是有R、L、C元件組成的電路在一定條件 下的一種特殊現象,我們先帶領大家一起來分析 R、L、C串聯電路發生諧振的條件和諧振時電路的特征，如圖1所示，R、L、C串聯電路在正弦電壓∪的作用下:其復阻抗為:

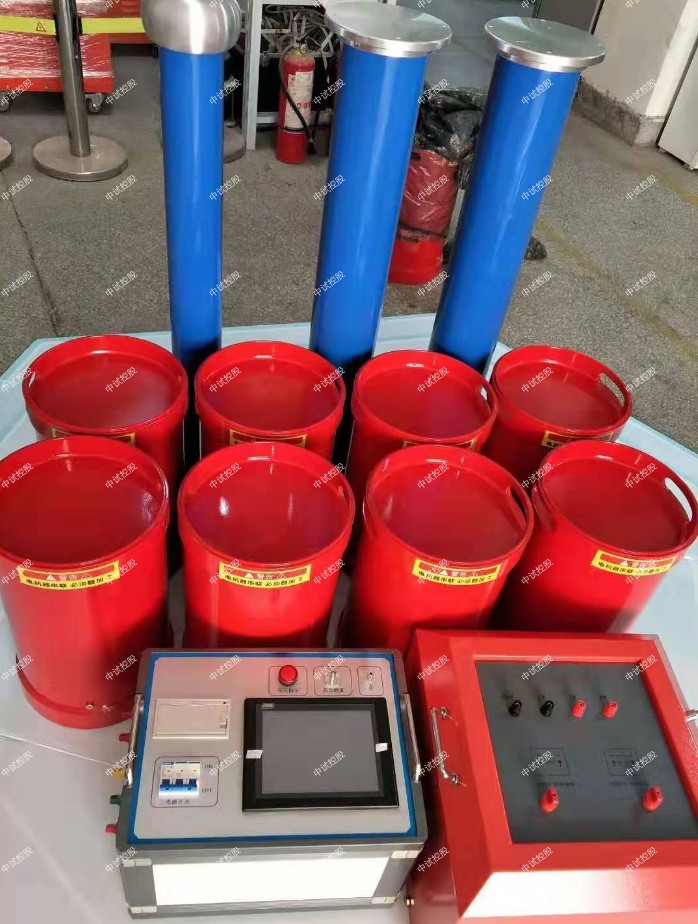

ZSBP-81kVA/81kV耐壓諧振裝置
35kV變壓器開關諧振50MVA主變，10kV/31.5MVA主變產品簡介
ZSBP-35kV變壓器開關變頻串聯諧振

1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

35kV變壓器開關諧振50MVA主變，10kV/31.5MVA主變產品特征
試品對象：

35kV/50MVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
10kV/31.5MVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

35kV變壓器開關耐壓諧振裝置81kVA/81kV額定容量：81kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：81kV
額定電流：1A
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行5min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、中試控股過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；

，10kV/31.5MVA主變
激勵變壓器ZSJLB-6kVA/3/6kV/0.4kV                      1臺
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；6kV；
結    構：干式；
重    量：約40kg；

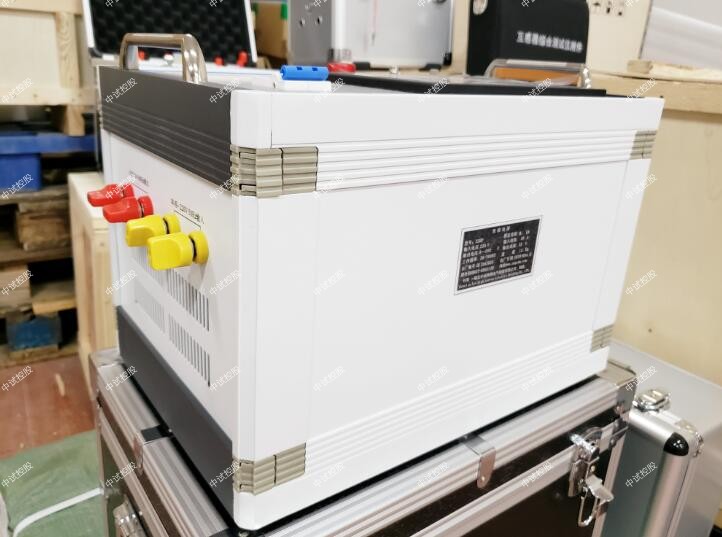

變頻電源ZSXB-F-6kW/220/380V                          1臺
35kV變壓器開關耐壓諧振裝置81kVA/81kV額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件zui高溫度≤65K;
噪 聲 水 平：≤50dB

高壓電抗器ZSDK-27kVA/27kV                    3節
額定容量：27kVA;
額定電壓：27kV；
額定電流：1A；
電 感 量：110H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約38kg；

電容分壓器ZSFRC-80kV/1000pF                      1套
額定電壓：80kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

補償電容器ZSBC-70kV/20000pF （抽頭35kV）      1套
額定電壓：70kV；
高壓電容量：20000pF
介質損耗：tgσ≤0.5%；
重    量：約10kg；

35kV變壓器開關耐壓諧振裝置81kVA/81kV發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，中試控股即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC=XLI0=ω0LIO=ω0LU/R。中試控股式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
       品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以變頻串聯諧振試驗裝置又叫電壓諧振。在電力系統中，串聯諧振試驗裝置將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
      變頻串聯諧振試驗裝置用好對電力等部門的作用是非常巨大的，但如果應用不當造成的危害也是非常大的，因此我們一定要在使用此裝置前了解其正確的使用方法。
