400mm2、110KV電纜，長度0.5公里交流耐壓諧振試驗裝置

設備適用范圍

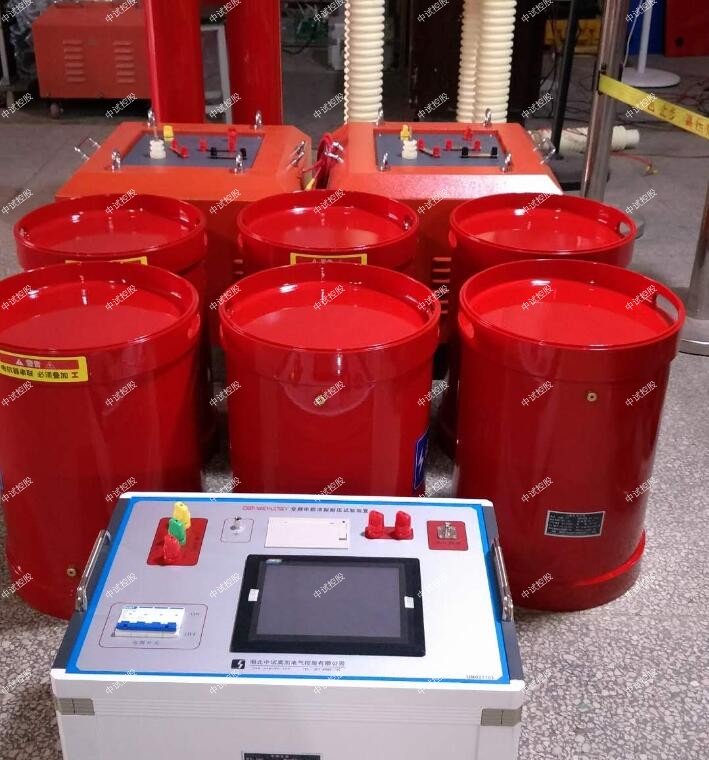

ZSBP-675KVA/270KV交流耐壓諧振試驗裝置

變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。
而解決此問題的辦法也相對比較麻煩，變頻串聯諧振試驗裝置不是產生不了試驗電壓，而是諧振電壓高于試驗電壓，而我們中試控股知道系統默認諧振電壓是拋物線的頂點，也就是說在拋物線上升到頂點或者頂點下降的過程中，都會有一個點和試驗電壓點是一致的。我們只需要通過試驗變頻串聯諧振的手動試驗，采用手動找頻找到和使用電壓一致的頻率點再耐壓就可以完美解決尋找諧振點過程中的過中試控股電壓問題。

滿足400mm2/110KV電纜，長度0.5公里的交流耐壓試驗。

1、基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，在國內外已經得到廣泛的使用。

2、特點：
1具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2具有體積小、重量輕、特別方便野外試驗。
3具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4具有操作極具簡單，并具有手動和自動兩檔。
5采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

3、中試控股設備適用范圍
滿足400mm2/110KV電纜，長度0.5公里的交流耐壓試驗。
滿足500mm2/35KV電纜，長度1.5公里的交流耐壓試驗。
滿足500mm2/10KV電纜，長度3公里的交流耐壓試驗。

5、使用環境條件
1 周圍空氣溫度：
        最高溫度：+45℃       最低溫度：-10℃；
        最大日溫差：35k       日照強度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相對濕度：≤90 %
4 安裝放置地點平坦，電抗器安裝傾斜度不小于50 ；
5 周圍應無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它爆炸性介質。

6、400mm2、110KV電纜，長度0.5公里交流耐壓諧振試驗裝置設備具體配置

試驗要求：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。
500mm2/35KV電纜，長度1.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓52kv，試驗頻率30～300Hz。最大等效電容量為0.348uF。
500mm2/10KV電纜，長度3公里的交流耐壓試驗，試驗時間5min，最高試驗電壓22kv，試驗頻率30～300Hz。最大等效電容量為1.314uF。

電抗器的設計：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。當頻率為35Hz時。
勵磁變壓器的配置
做400mm2/110KV電纜的交流耐壓試驗電壓128kV。因品質因數Q值在額定負載下不小于30，所以，勵磁變壓器容量15kVA。
配置的勵磁變壓器規格為15kVA、10kV。

調頻電源的配置：
調頻電源的容量等于或大于勵磁變壓器的容量取15kVA。
配置的調頻電源的規格為15kVA。

電容分壓器的配置
因400mm2/110KV電纜的交流耐壓試驗電壓128kV，所以，電容分壓器電壓為130kV、電容量為1000PF。
配置1臺的電容分壓器規格為130kv/0.001uF。

系統主要性能及參數
1、電源電壓：   380V±10%、50Hz；
  2、額定容量：  675KVA；
  3、輸出電壓：    270KV，
  4、輸出電流：  2.5A.
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、中試控股具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

  四、系統配置及具體參數
1、變頻控制電源50KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源:      交流380V、50Hz 。
d) 輸出電壓:      0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  100A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 26Kg
2、 勵磁變壓器50KVA            1臺
a) 額定容量:    50KVA
b) 輸入電壓:    500V
c) 輸出電壓： 2KV；4KV，10KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：  250Kg ;
3、高壓電抗器 ZSDK-67.5/27        10臺
a) 額定容量：  67.5KVA
b) 額定電壓：  27KV
c) 額定電流：  2.5A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量： 75Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   ZSTRF-270/0.001                1臺
a) 額定電壓：   270KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    2000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
