500kv電纜耐壓試驗裝置

相信會有少部分客戶遇到這樣的問題，明明剛才做得好好的，現在就做不了，要理解串聯諧振失諧我們先要了解一下串聯諧振試驗裝置的組成結構，在電容一定的情況下，我們是通過調節電感和頻率讓電路產生諧振條件，串聯諧振失諧必定有某個參數發生變法，比較常見的失諧現象就是，電纜在實施串聯諧振試驗時，電纜發生擊穿，此時，串聯諧振必然失諧，隨即電壓消失。

串聯諧振失諧解決辦法：

串聯諧振失諧我們首先要分析，是怎么原因造成，比如電纜，如果是電纜被擊穿造成，那么，這種就必須修復電纜之后再試驗，其次，檢查是否是安全距離過近，隨著串聯諧振裝置的諧振電壓升高，安全距離過近會產生放電，放電達到一定程度也會使串聯諧振也會失諧停機，這種情況只需要簡單處理一下即可。

串聯諧振常見的失諧基本就是以上兩種，當然還有不確定的因數，遇到這種問題我們要停機檢查，分析，不要盲目的送電。

ZSBP-44kVA/44kV變頻串聯諧振試驗裝置

一、 500kv電纜耐壓試驗裝置被試品對象及試驗要求

10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/6300kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

10kV開關柜、絕緣子的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓42kV，試驗時間1min。

二、 工作環境

a) 環境溫度：－100C –50 0C;

b) 相對濕度：≤90%RH;

c) 海拔高度: ≤1000米；

三、 裝置主要技術參數及功能

1） 額定容量：44kVA；

2） 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3） 額定電壓：22kV；44kV

4） 額定電流：2A；1A

5） 工作頻率：20-300Hz；

6） 裝置輸出波形：正弦波

7） 波形畸變率：輸出電壓波形畸變率≤1%；

8） 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9） 溫 升：額定負載下連續運行5min后溫升≤65K；

10） 品質因素：裝置自身Q≥30(f=45Hz)；

11） 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12） 測量精度：系統有效值1.5級；

五、裝置容量確定

裝置容量定為44kVA/44kV，分兩節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器串并聯能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

六、系統配置及其參數

1. 激勵變壓器ZSJLB-3kVA1臺

a) 額定容量：3kVA；

b) 輸入電壓：0-400V，單相；

c) 輸出電壓：1.5/3kV

d) 結 構：干式；

e) 重 量：約35kg；

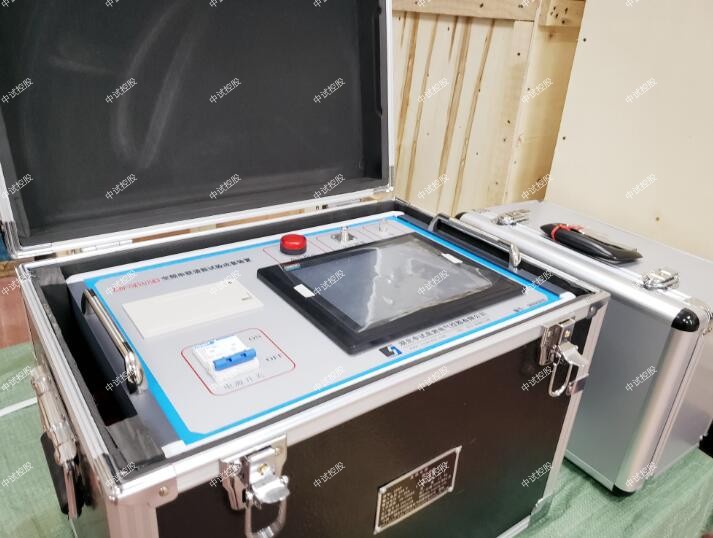

2. 變頻電源ZSBP -3kW/220/380V 1臺

1．額定輸出容量：3kW

2．工作電源：220/380±10%V（單/三相），工頻

3．輸出電壓：0 –400V，單相，

4．額定輸入電流：7.5A

5．額定輸出電流：7.5A

6．500kv電纜耐壓試驗裝置電壓分辨率： 0.01kV

7．電壓測量精度：1.5%

8．頻率調節范圍：20 – 300Hz

9．頻率調節分辨率：≤0.1Hz

10．頻率穩定度： 0.1%

11．運 行 時 間：額定容量下連續5min

12．額定容量下連續運行5min元器件最高溫度≤65K;

13．噪 聲 水 平：≤50dB

中試控股同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振試驗裝置運用串聯諧振原理, 通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

中試控股而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。
