6kv變壓器耐壓試驗裝置

變頻串聯諧振試驗裝置又叫中試控股串聯諧振，是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

在電感和電容并聯的電路中，當電容的大小恰恰使電路中的電壓與電流同相位，即電源電能全部為電阻消耗，成為電阻電路時，叫作并聯諧振。中試控股并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率。

諧振時，電路的總電流最小，而支路的電流往往大于電路的總電流，因此，并聯諧振也稱為電流諧振。發生并聯諧振時，在電感和電容元件中流過很大的電流，因此會造成電路的熔斷器熔斷或燒毀電氣設備的事故；但在無線電工程中往往用來選擇信號和消除干擾。

ZSBP-75kVA/75kV 變頻串聯諧振試驗裝置、6kv變壓器耐壓試驗裝置
串聯諧振成套裝置介紹概述

該裝置主要針對10kV、35kV電纜的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

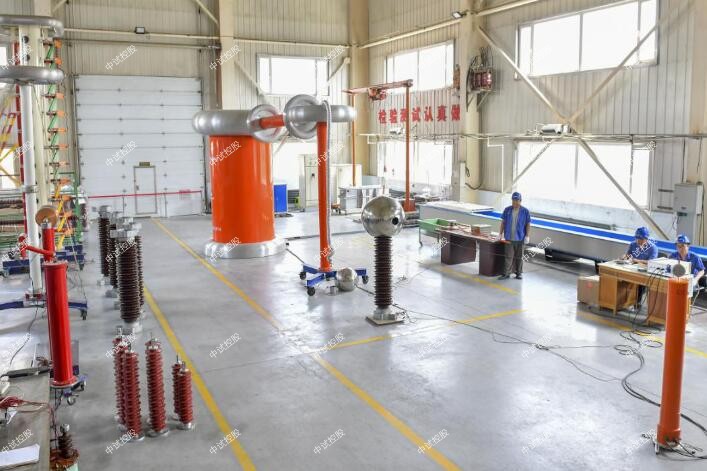

該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。

串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

二、我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、6kv變壓器耐壓試驗裝置采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

中試控股串聯諧振和并聯諧振的電路特點

1.總阻抗值最小：Z=R+j(wl-1/wc)=R；

2.電源電壓一定時，電流最大；I=I0=U/|Z|=U /R；

3.電路成電阻性，電容或電感的電壓可能高于電源電壓。

并聯諧振的電路特點

1.電壓一定時，諧振時電流最小；

2.總阻抗最大；

3.電路成電阻性，支路電流可能會大于總電流。

通過對電路諧振的分析，掌握諧振電路的特點，再生產實踐中，應該用其所長，避其所短。

四、串聯諧振和并聯諧振的產品特點

串聯諧振產品的主要特點

1.所需電源容量大大減小

串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。

2. 設備的重量和體積大大減小

 串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。

3. 改善輸出電壓波形

諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。

4. 防止大的短路電流燒傷故障點

中試控股在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5. 不會出現任何恢復過電壓

被試品發生擊穿閃絡時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。

并聯諧振產品的主要特點

6kv變壓器耐壓試驗裝置中試控股用并聯諧振調諧與升壓十分穩定，在低電壓下進行調諧，調諧過程依據升壓變壓器高壓側電流的大小，調諧至電流最小時即為諧振點，然后升壓至需要的電壓，對于自動調諧來說，也容易控制，可以避免串聯線路調諧過程中的電壓震蕩。
