220KV變壓器容量特性測試儀

變壓器的空載試驗和短路損耗都可以使用變壓器容量特性測試儀進行，其測試結果完全符合GB1094．1-2003《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術參數和要求》有關變壓器試驗標準的規定。

變壓器空載試驗是在變壓器的任意一側繞組(一般是低壓繞組)施加有正弦波形和額定頻率的額定電壓，中試控股在其他繞組開路的情況下，測量變壓器的空載電流和空載損耗的試驗。

變壓器容量特性測試儀本身可產生三相精密測試交流電源，輸出三相標準正弦波信號，失真度小于0.2%，內置高效能充電電池，在進行變壓器容量和短路損耗的試驗時不需要外接任何電源以及調壓器或升流器等輔助設備，一次充滿可連續測試500臺以上變壓器。

按變壓器的效率最高時的負荷率βM來計算容量
當建筑物的計算負荷確定后，配電變壓器的總裝機容量為：
S=Pjs/βb×cosφ2(KVA) (1)
式中Pjs——建筑物的有功計算負荷KW;
cosφ2——補償后的平均功率因數，不小于0.9;
βb——變壓器的負荷率。
因此，變壓器容量確定就在于選定變壓器的負荷率βb。
我們知道，當變壓器的負荷率為：
βb=βM=Po/PKH (2) 時效率最高
式中Po——變壓器的空載損耗;
PKH——變壓器的短路損耗。
ZSRS-8000變壓器容量空負載損耗測試儀容量測量范圍：20kVA~100000kVA。
電池剩余電量百分數指示功能。
大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
220KV變壓器容量特性測試儀可隨時將測試的數據通過微型打印機將結果打印出來。
中試控股測試結果存儲功能，可存儲200組容量測試數據。
技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.2%
電流：±0.2%
220KV變壓器容量特性測試儀功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg

結構外觀

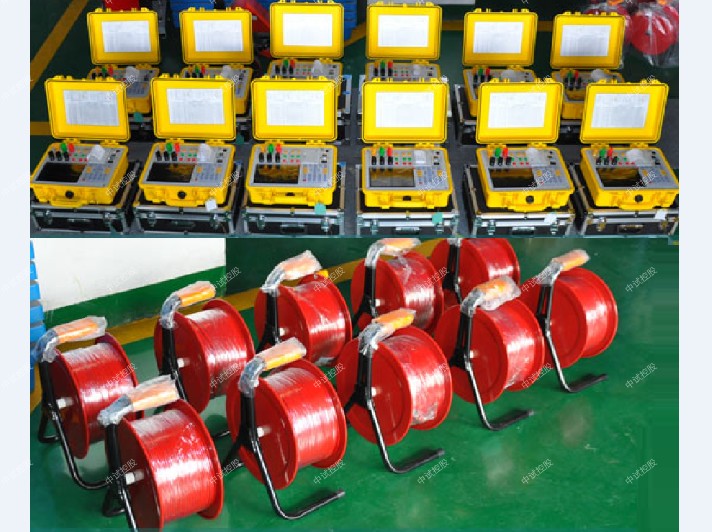

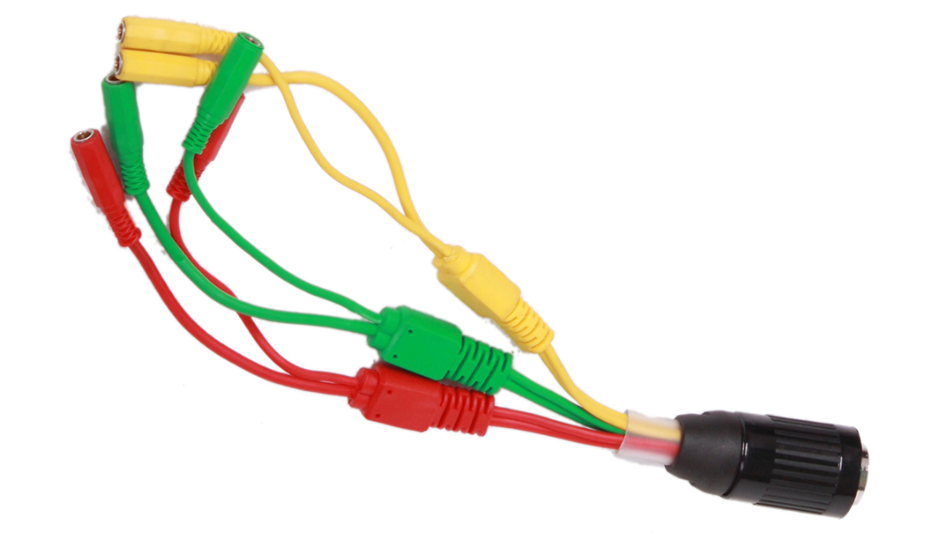

220KV變壓器容量特性測試儀由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

三相空載測試過程分兩步：a、接好測試線，用調壓器慢慢升壓，直至達到額定電壓值；b、按下確定鍵，中試控股儀器自動將測試結果和判定結果計算出來。其中圖17顯示的是測試過程中的實時數據，不斷在刷新；包括各相實測的電壓、電流、功率、三相平均電壓、空載電流百分比、空載損耗等。判定結果包含判定形式（變壓器的能耗等級），實測空載損耗、校正到額定條件的空載損耗、查表得來的標準損耗、校正損耗對國標損耗的百分比誤差、空載電流百分比、校正到額定條件的空載電流百分比數值、國標規定的空載電流百分比數值、實測空載電流百分比對國標空載電流百分比的誤差。中試控股
