220KV變壓器參數測試儀

變壓器在額定容量下運行時，繞組的電流為額定電流。參照國家標準GB/T15164—1994《油浸式電力變壓器負載導則》，變壓器可以過載運行，三相的額定容量不超過100 MVA（單相不超過33.3 MVA）時，可承受負載率（負載電流/額定電流）不大于1.5的偶發性過載，容量更大時可承受負載率不超過1.3的偶發過載。

 安全指標：測試儀的功放輸出具有完善的保護措施，在過流和短路的情況下均不會受到損害；中試控股測試部分電路也具有保護功能，電壓、電流回路的過載能力均很強。測試電源為安全電壓范圍，能有效保證測試人員的人身安全。

1．220KV變壓器參數測試儀適應能力強：儀器內部配備了高效能鋰電池，在現場不需要外接交流工作電源也可長時間工作，非常適合現場停電無源的情況。
2．測試簡便：儀器自帶三相高精度交流測試電源（三相標準正弦波信號，絕非簡單的交流逆變電源，保證測試數據的準確可靠），在測試變壓器容量時不用外接測試電源，大大簡化了測試的復雜性，只用儀器本身及少量測試線即可完成對變壓器容量的測試。
3．體積小、重量輕：體積最小，只有320mm×240mm×130mm（比同類產品小一半以上）、重量最輕，僅3公斤（同類產品最輕也要10公斤）。
4．儀器帶有電池剩余電量指示功能，可將剩余電量的百分比在液晶顯示出來（絕非簡單的虧電報警），方便得知儀器工作持續能力，避免現場虧電造成無法測試或測試數據不準確。
5．變壓器容量測試儀可對10KV和35KV等級的標準和非標準的配電變壓器進行容量測試，容量測試范圍為10~100000KVA。其中非標變壓器包括：電爐變壓器、中頻變壓器、整流變壓器等。
6．功能強大：一機多能，一臺設備實現多種設備的功能。
? 6.1 可作為變壓器容量測試儀，測量變壓器的容量，通過儀器內部的高精度三相測試功率源及特殊的計算方法實現對容量的精準測量。
? 6.2 可作為變壓器損耗參數測試儀，進行各種變壓器的空載試驗和負載試驗；中試控股測試數據包括：空載電流百分比、空載損耗、阻抗電壓、負載損耗等。
? 6.3 可作為電參量測試儀，對電力系統各種電參量進行精密測量，包括：三相交流電壓、三相交流電流、各相電壓電流之間的夾角、三相功率等。
ZSRS-8000變壓器容量空負載損耗測試儀容量測量范圍：20kVA~100000kVA。
電池剩余電量百分數指示功能。
大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
可隨時將測試的數據通過微型打印機將結果打印出來。
中試控股測試結果存儲功能，可存儲200組容量測試數據。
技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.2%
電流：±0.2%
220KV變壓器參數測試儀功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
結構外觀

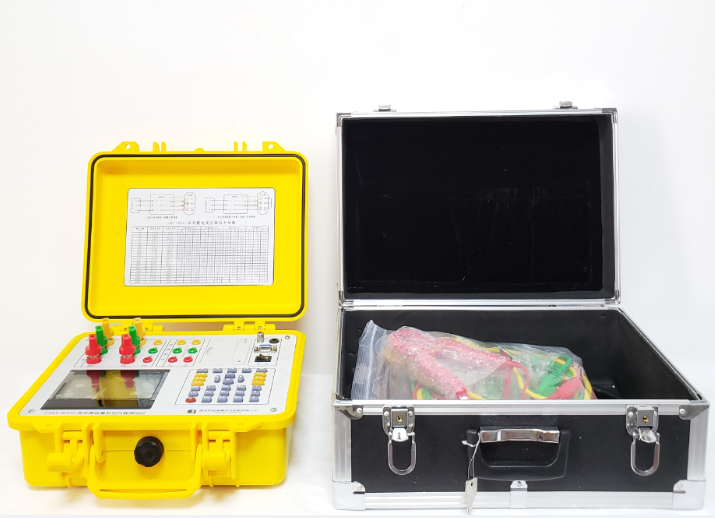

儀器由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

220KV變壓器參數測試儀主要用于配電變壓器的容量檢測，在不外接電壓、電流互感器的情況下，單機可直完成1000KVA以下的配電變壓器在全電壓、全電流條件下容量試驗。該設備采用了單相試驗電源方式和三相試驗電源方式測量變壓器容量的方式。

一、變壓器容量計算公式：

1、計算負載的每相最大功率<BR>將A相、B相、C相每相負載功率獨立相加，如A相負載總功率10KW，中試控股B相負載總功率9KW，C相負載總功率11KW，取最大值11KW。(注：單相每臺設備的功率按照上面的最大值計算，三相設備功率除以3，等于這臺設備的每相功率。)

例如：C相負載總功率=電腦300W×10臺)+(空調2KW×4臺)=11KW

2、計算三相總功率

11KW×3相=33KW(變壓器三相總功率)

三相總功率/0.8，這是最重要的步驟，目前市場上銷售的變壓器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。

33KW/0.8=41.25KW(變壓器總功率)

220KV變壓器參數測試儀變壓器總功率/0.85，根據《電力工程設計手冊》，變壓器容量應根據計算負荷選擇，對平穩負荷供電的單臺變壓器，負荷率一般取85%左右。

41.25KW/0.85=48.529KW，那么在時選50KVA的變壓器就可以了。
