YD（JZ）50kVA/300kV油浸式試驗變壓器

YD（JZ）50kVA/300kV油浸式試驗變壓器用于對各種電器、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。YD（JZ）50kVA/300kV油浸式試驗變壓器廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。YD（JZ）50kVA/300kV油浸式試驗變壓器分為一體式裝置（30kV以下）和分體式裝置兩類。

YD（JZ）50kVA/300kV油浸式試驗變壓器直流泄漏試驗操作過程注意事項

（1）試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及工頻交流耐壓試驗裝置的接地情況，并設有專人安全及觀察被試品狀態工作。

 （2）被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。

 （3）對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而shao微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。

 （4）試驗過程中，中試控股應嚴密jianshi被試品、微安表及試驗裝置等，一旦發生閃爍、jichuan等現象應立即降壓，切斷電源，并查明原因。

YD（JZ）50kVA/300kV油浸式試驗變壓器主要由試驗電源、試驗變壓器、測量和保護等設備組成。電源在工頻耐壓試驗中應該是可調節的，它可以由自耦調壓器、移圈調壓器、同步發電機組等來實現?？烧{電源的容量一般均應與試驗變壓器的容量相匹配，要求其輸出電流等于試驗變壓器的低壓側的額定電流，其輸出電壓等于或大于試驗變壓器的低壓側的額定電壓。

    同步發電機組是比較理想的一種可調電源。其優點是頻率穩定，且波形較好。且占地面積較大，運行時噪聲大。在工頻耐壓試驗時，由于負載是容性的，因此，用它作為電源供電時，如果補償不好，往往會發生自勵現象。

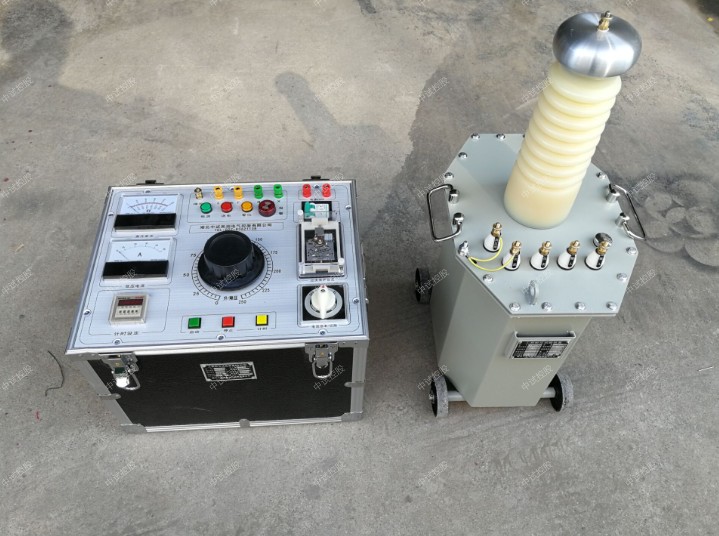

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA

控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：15KVA
輸入電壓：AC400V  50Hz
輸入電流：37.5A
輸出電壓：AC100KV AC140KV
輸出電流：AC:150mA   AC:107mA

控制臺參數：
容量:15KVA
輸入電壓:AC380V 50Hz
輸入電流:39.5A
輸出電壓:0～430V
輸出電流:0～37.5A

ZSYD(JZ)-20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V  50Hz
輸入電流：50A
輸出電壓：AC50KV   DC 70kV
輸出電流：AC400mA    DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG

控制臺參數：
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0～430V
輸出電流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA

控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。

1,結構:
交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V

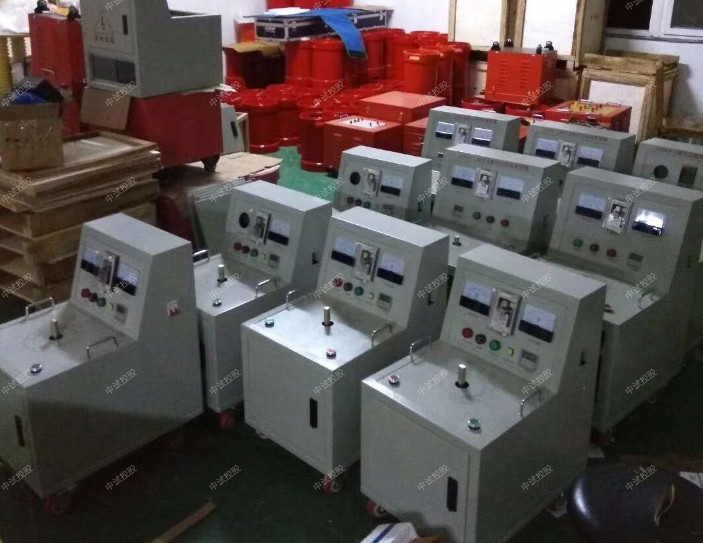

B,配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A

YD（JZ）50kVA/300kV油浸式試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。中試控股產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

使用方法：

（1）試驗前,要將高壓試驗變壓器的外殼“ ┻ ”端，

電源控制箱的接地端“ ┻

”必須良好接地,否則將危及人身與設備的安全。

（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理接線圖。YD（JZ）50kVA/300kV油浸式試驗變壓器如果要做直流耐壓與xielou試驗時，可先將高壓gui或微安表旋在高壓試驗變壓器的高壓端。

（3）準備完畢，檢查線路無誤后，可合上總電源開關，此時綠色開關指示燈亮，表示電源已接通；同時綠色停止按鈕上的指示燈也亮，假如不亮應把調壓器手柄按逆時針方向返回零位,綠色停止按鈕上的指示燈亮,否則起動按鈕拒

合閘。

（4）按下起動按鈕，紅色按鈕指示燈亮，這時按順時針每秒1.5～2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。
