YD（JZ）50kVA/200kV油浸式試驗變壓器

試驗變壓器操作試驗方法：

它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

YD（JZ）50kVA/200kV油浸式試驗變壓器是產生試驗電壓的關鍵設備，由于工頻耐壓試驗時被試變壓器表現為一個純電容，所以試品電容的大小與試驗變壓器的容量很大。在試驗時，一般要求試驗變壓器的高壓側額定電壓略高于試品的試驗電壓，其額定電流不低于被試品的最大電容電流。測量和保護裝置是進行工頻耐壓試驗時必不可少的設備。常用的測量裝置有靜電電壓表、試驗變壓器的測量繞組、高電壓互感器及工頻電容分壓器等。目前常用的測量手段是工頻電容分壓器接峰值電壓表法。為防止試品擊穿引起的過電流、過電壓對試驗設備、在工頻耐壓試驗時，一般要采取一定的方法來保護。常用的保護方法有在試驗變壓器與試品之間串入一定阻值的電阻，在試驗變壓器低壓側安裝過電壓、過電流保護裝置等。

中試控股可根據要求配置油浸式、干YD（JZ）50kVA/200kV油浸式試驗變壓器式或者SF6氣體式等各種試驗變壓器。

YD（JZ）50kVA/200kV油浸式試驗變壓器為單相變壓器，單臺高壓工頻交流耐壓試驗裝置的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器，調節0~200V或380V電壓至工頻交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在工頻交流耐壓試驗裝置高壓繞組可獲得試驗所需的高電壓。

交直流兩用高壓工頻交流耐壓試驗裝置做直流耐壓和xielou試驗使用接線方法見圖5。由于是交直流兩用高壓工頻交流耐壓試驗裝置，應把高壓硅堆短路桿從中抽出，使工頻交流耐壓試驗裝置為直流輸出狀態。做直流試驗前，先根據試驗中輸出端斷路電流不超過高壓硅堆的zui大整流為宜，選好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

中試控股從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；級慢速升壓法供選）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓或額定直流電流下的參考電壓。試驗中應嚴密注意直流高壓表、xielou電流表指示以及被試品的情況。試驗完畢后，應訊速均勻將高壓降至零位，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源。此時應用直流高壓放電棒給被試品及試驗裝置本身充分放電。

    移圈調壓器的調壓原理是：將匝數相等而繞向相反的兩繞組互相串聯，用一個短路繞組在互相串聯的兩繞組之外，該短路繞組可以上下移動，因此，起到調節電壓的作用。其容量可以做得很大，可用于較大容量的變壓器試驗。但是，由于移圈調壓器鐵心部分磁路可能飽和，電壓輸出波形較差，選用時應根據實際情況采取措施。

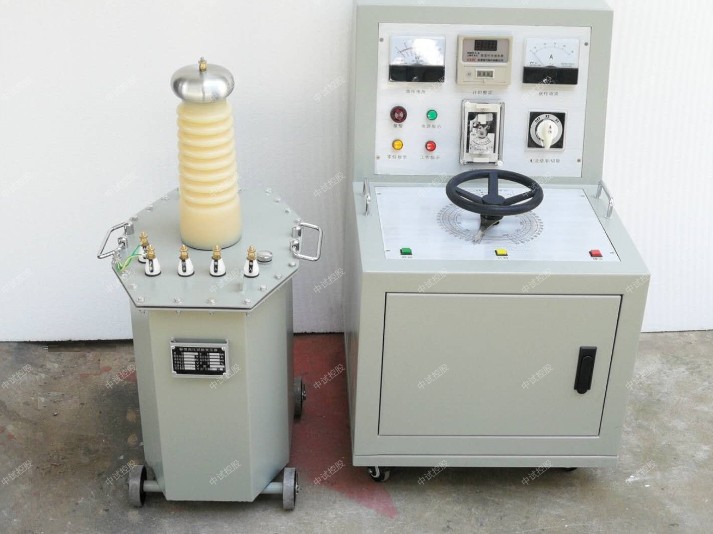

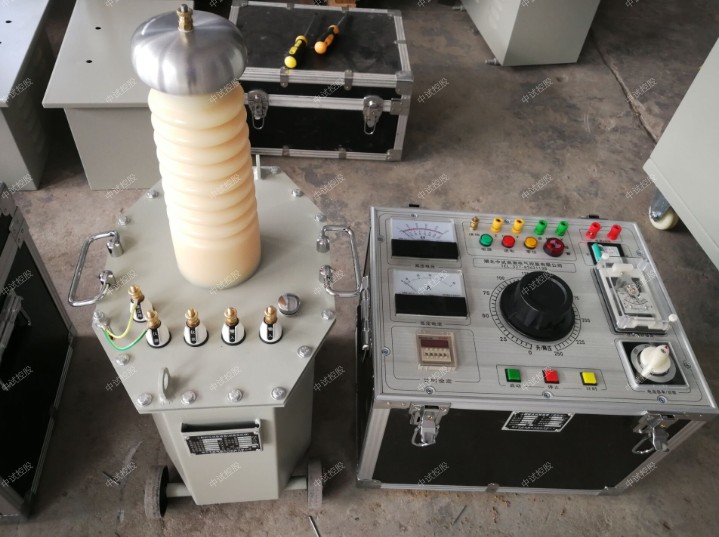

YD（JZ）50kVA/200kV油浸式試驗變壓器是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

ZSYDJ-10KVA/100KV高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA
ZSXC-10KVA控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

 試驗變壓器

在交流耐壓試驗中；應嚴格按下列步驟進行操作，這樣既可以試驗結果的正確判定，又可以保障安全。

（1)檢查試驗環境有無安全因素存在。若沒有，則將耐壓試驗設備開機預熱5min。

（2)檢查試驗設備是否置于試驗所需要的電壓檔位，其整定電流值是否符合要求。

（3）將試驗設備的高壓輸出端短接，通電檢查過電流繼電器是否動作，或是否發出ji穿信號。

（4）將被試電器的所有開關均置于接通狀態。

（5）YD（JZ）50kVA/200kV油浸式試驗變壓器將試驗設備的測試夾分別接在規定測試的部分（對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至金屬架上；對控制和輔助電路進行試驗時，應將主電路接至金屬支架上）。

（6）中試控股操作試驗設備升壓。升壓初始慢慢升至規定值的一半，應避免跳躍，然后迅速增加至規定電壓值(整個升壓過程大約在10s)。計時，歷時1min，在此期間不允許有連續閃絡和現象發生，

（7）1min后，若無連續閃絡和現象發生，則將電壓慢慢退到零位，切斷電源，試驗完畢。
