YD（JZ）100kVA/150kV油浸式試驗變壓器

YD（JZ）100kVA/150kV油浸式試驗變壓器為單相變壓器，單臺高壓工頻交流耐壓試驗裝置的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），中試控股經電源控制箱（臺）內自藕調壓器，調節0~200V或380V電壓至工頻交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在工頻交流耐壓試驗裝置高壓繞組可獲得試驗所需的高電壓。

交直流兩用高壓工頻交流耐壓試驗裝置做直流耐壓和泄漏試驗使用接線方法見圖5。由于是交直流兩用高壓工頻交流耐壓試驗裝置，應把高壓硅堆短路桿從管中出，使工頻交流耐壓試驗裝置為直流輸出狀態。做直流xielou試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的最大整流為宜，選好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入xielou容分壓器來測量電壓。

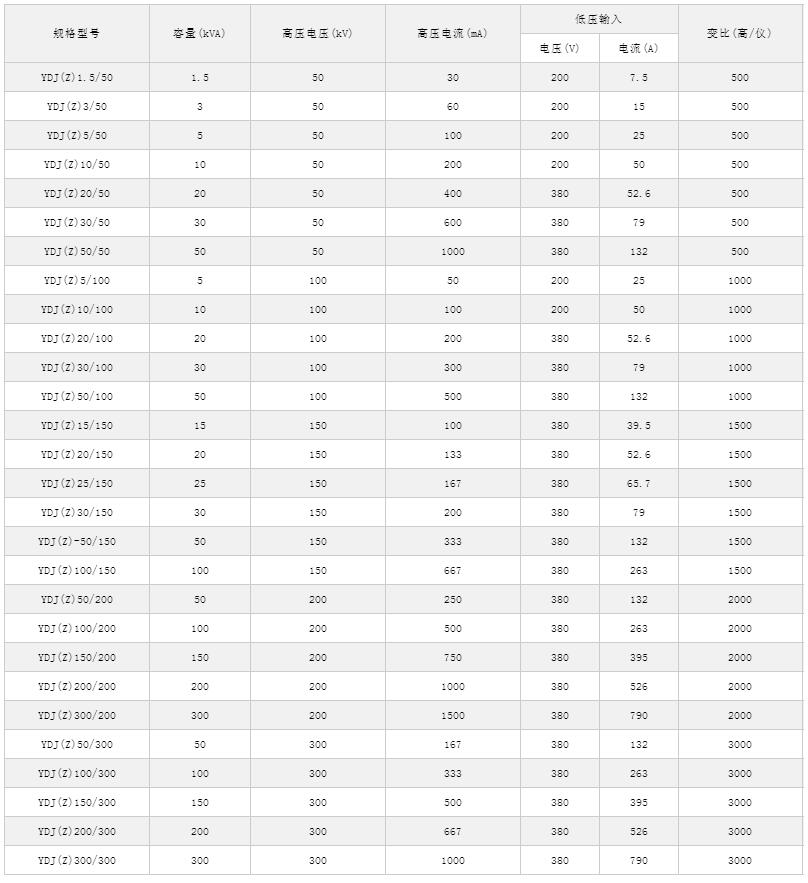

技術參數：
高壓試驗變壓器參數：
容量：25KVA
輸入電壓：AC400V  50Hz
輸入電流：62.5A
輸出電壓：AC150KV
輸出電流：AC166.6mA
控制臺主要參數：
容量:25KVA
輸入電壓:AC380V 50Hz
輸入電流:65.7A
輸出電壓:0～430V
輸出電流:0～62.5A

中試控股從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；級慢速升壓法用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓或額定直流電流下的參考電壓。試驗中應嚴密注意直流高壓表、電流表指示以及被試品的情況。試驗完畢后，應訊速均勻將高壓降至零位，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源。中試控股此時應用直流高壓放電給被試品及試驗裝置本身充分放電。

YD（JZ）100kVA/150kV油浸式試驗變壓器直流試驗操作過程注意事項

YD（JZ）100kVA/150kV油浸式試驗變壓器主要由試驗電源、試驗變壓器、測量和保護等設備組成。電源在工頻耐壓試驗中應該是可調節的，它可以由自耦調壓器、移圈調壓器、同步發電機組等來實現。可調電源的容量一般均應與試驗變壓器的容量相匹配，要求其輸出電流等于試驗變壓器的低壓側的額定電流，其輸出電壓等于或大于試驗變壓器的低壓側的額定電壓。

    同步發電機組是比較理想的一種可調電源。其優點是頻率穩定，且波形較好。其缺點是價格昂貴，且占地面積較大，運行時噪聲大。在工頻耐壓試驗時，由于負載是容性的，因此，用它作為電源供電時，如果補償不好，往往會發生自勵現象。

    移圈調壓器的調壓原理是：將匝數相等而繞向相反的兩繞組互相串聯，用一個短路繞組套在互相串聯的兩繞組之外，該短路繞組可以上下移動，因此，起到調節電壓的作用。由于移圈調壓器沒有滑動觸頭，其容量可以做得很大，可用于較大容量的變壓器試驗。但是，由于移圈調壓器鐵心部分磁路可能飽和，電壓輸出波形較差，選用時應根據實際情況采取措施。

    試驗變壓器是產生試驗電壓的關鍵設備，由于工頻耐壓試驗時被試變壓器表現為一個純電容，所以試品電容的大小與試驗變壓器的容量選關系很大。在試驗時，一般要求試驗變壓器的高壓側額定電壓略高于試品的試驗電壓，其額定電流不低于被試品的最大電容電流。測量和保護裝置是進行工頻耐壓試驗時必不可少的設備。常用的測量裝置有球隙、靜電電壓表、試驗變壓器的測量繞組、高電壓互感器及工頻電容分壓器等。目前常用的測量手段是用工頻電容分壓器接峰值電壓表法。為防止試品擊穿引起的過電流、過電壓對試驗設備、試品造成不應有的損壞，在工頻耐壓試驗時，一般要采取一定的方法來保護。常用的保護方法有在試驗變壓器與試品之間串入一定阻值的電阻，將保護球隙與被試品并聯，在試驗變壓器低壓側安裝過電壓、過電流保護裝置等。

使用方法：

（1）中試控股試驗前,要將高壓試驗變壓器的外殼“ ┻ ”端，

電源控制箱的接地端“ ┻

”必須良好接地,否則將危及人身與設備的安全。

（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理接線圖。如果要做直流耐壓與泄漏試驗時，可先將高壓硅或微安表旋在高壓試驗變壓器的高壓端。

（3）中試控股準備完畢，檢查線路無誤后，可合上總電源開關，此時綠色開關指示燈亮，表示電源已接通；同時綠色停止按鈕上的指示燈也亮，假如不亮應把調壓器手柄按逆時針方向返回零位,綠色停止按鈕上的指示燈亮,否則起動按鈕拒

合閘。

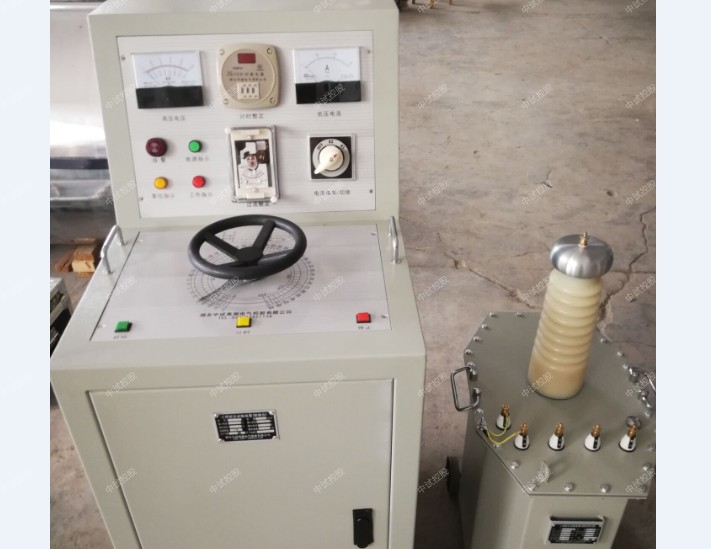

控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。

它是中試控股通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。中試控股按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
