220KV變電站一二次設備試驗儀器

什么是變電站
分類

一類變電站。是指交流特高壓站，核電、大型能源基地（300萬kw及以上）外送及跨大區（華北、華中、華東、東北、西北）750/500/330kV變電站。

二類變電站。中試控股是指除一類變電站以外的其他，750/500/330kV變電站，電廠外送變電站（100萬kW及以上、300萬kW以下）及跨省聯絡220kV變電站，主變壓器或母線停運、開關拒動造成四級及以上電網事件的變電站。

三類變電站。是指除二類以外的220kV變電站，電廠外送變電站（30萬kW及以上、100萬kW以下），主變壓器或母線停運、開關拒動造成五級電網事件的變電站，為一級及以上重要用戶直接供電的變電站。

四類變電站。是指除一、二、三類以外的35kV及以上變電站。

一文了解什么是變電站

設備

1、中試控股一次設備一次設備指直接生產、輸送、分配和使用電能的設備，主要包括變壓器、高壓斷路器、隔離開關、互感器（電流互感器、電壓互感器）、母線、避雷器、電容器、電抗器等。

2、二次設備變電站的二次設備是指對一次設備和系統的運行工況進行測量、監視、控制和保護的設備，它主要由包括繼電保護裝置、自動裝置、測控裝置、計量裝置、自動化系統以及為二次設備提供電源的直流設備。

一文了解什么是變電站

220KV變電站一二次設備試驗儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

220KV變電站一二次設備試驗儀器新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、中試控股35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

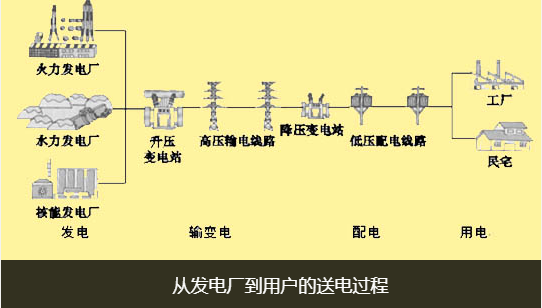

220KV變電站一二次設備試驗儀器變電站其實就是一個轉換電壓的樞紐，但不是單一變壓器那樣簡單，主要是實現把高的電壓轉化成低的電壓、或把低的電壓轉換成高的電壓的，達到轉換電壓傳輸電壓的目的，基本上電廠發出來的電要經過線路傳輸、變電站、線路傳輸到目的地，你的項目一定是個綜合項目，規劃全，有變電站一塊，說明他的重要，因為他就是為了要給周圍設施供電，家里用的是220V的電，一般工廠或設施用到380V的電，你注意觀察在社區或辦公地，會看到一些變壓器，變壓器的作用就是轉換電壓，只是社區的變壓器是將6kV或10kV（10千伏特）的電變成380V的，這是日常用電的電壓等級，從電廠輸出的電經過升壓達到500千伏特、330千伏特、220千伏特向外輸出，到達一定距離的變電站實現降壓輸出，從500降到330到220到110到35到10（單位是千伏）變電站前面會加個電壓等級如：你說的110千伏**變電站，他的命名110是代表電源側的（來電方）的電壓等級，萬目前國內500、330、220、都是主要的樞紐變電站，電壓也高越代表技術越成熟，電在傳輸的過程中損耗少，一個終極樞紐變電站，來電后經過變壓，以500萬伏為例，變電站變壓后輸出好幾條330，或220 的主要線路，組建成好幾座的330和220的樞紐變電站，這些電壓等級的變電站在國內以至于國外都是主要變電站（一個失電會導致電網大面積癱瘓）220一下以（63）110千伏變電站為主，向下有（20）35kV變電站，35的變電輸出基本就是10或6千伏的線路了。

   220KV變電站一二次設備試驗儀器變電站電器設備交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。

    變電站電器設備交流耐壓諧振裝置，該系列耐壓裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

特征：

1、變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。

2、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

3、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

參數：

 220KV變電站一二次設備試驗儀器最大試驗容量：1000KVA及其以下

 中試控股工作制：滿功率輸出下,一次連續工作時間15min

 品質因數：30～90

 頻率調節靈敏度：0.1Hz,不穩定度＜0.05%

 工作電源：380/220V±15%/50Hz±5%

 額定輸出電壓：0～500KV（AC有效值）及其以下

 輸出頻率：20～300Hz

歐式箱式變電站高壓配電裝置，從進線方式上分為：終端型、還網型兩種；從進線方位上分可分為：從箱體頂部架空進線（傳統箱變用此法較多）和利用高壓電纜溝從地下進出線，這是現代設計較為普遍的采用方法。
    目前采用以SF6氣體為滅弧介質的SF6系列負荷開關較多,其成本高于FN-10系列高壓負荷開關。這類開關結構、有帶熔斷器、不帶熔斷器、接地開關等，但一般都裝有帶電顯示器；操作機構一般為手動，也有電動操作的。帶熔斷器的，當回路出現短路故障能自切斷開關，保護電路及變壓器、開關等設備。
       中試控股還有以真空為滅弧介質的真空開關，這類開關可以單獨使用、也可與熔斷器配用，還可與SF6系列負荷開關串接使用，不過這樣將使成本增大，如用戶無特別要求不須這樣使用。 　　

高壓計量：高壓配電裝置中，如用戶有高壓計量要求的，還須設置高壓計量柜。 　　

我國各地供電部門，對高壓或低壓計量問題沒有統一的要求。西北地區供電規程規定：變壓器容量大于160KVA時，必須采用高壓計量；高壓計量柜開關必須由供電部門控制。北京、天津等華北地區供電部門則認為：箱式變電站計量應以低壓側為好，這樣，中試控股可以提高供電可靠性，減少高壓計量帶來的不穩定因素，對變壓器本身的損耗，可折算成，由用承擔。

       220KV變電站一二次設備試驗儀器箱式變電站高壓計量柜的結構一般由：CT、PT、及計量表計，遙控、遙測裝置等構成。
