110～220kV變電站常用高壓試驗儀器

配電工程操作規范

高低壓配電工程顧名思義就是接高壓配電柜、低壓開關柜和以及連接線纜的配電設備。一般供電局、變電所都是用高壓配電柜，然后經變壓器降壓再到低壓開關柜，低壓開關柜再到各個用電的配電盤。

控制箱、開關箱里面無非就是把一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體的配電設備。

中試控股高低壓配電工程一般按照在全部和部分帶電的盤上進行其過程周的操作規范:

1.110～220kV變電站常用高壓試驗儀器應將檢修設備與運行設備以明顯標志隔開。

2.有電流互感器和電壓互感器的二次繞組應有永久性的、可靠的保護接地。

3.在運行的電流互感器二次回路上工作時，應采取下列安全措施。

（1）為了可靠地將電流互感器二次線圈短路，必須使用短路片和短路線，禁止使用導線纏繞。

（2）禁止在電流互感器與短路端子之間的回路和導線上進行任何工作。

4.在運行中的電壓互感器二次回路上工作時，應采取下列安全措施：

（1）二次回路通電試驗時，為防止由二次側向一次反變壓，除將二次回路斷開外，還應取下一次熔斷器。

（2）回路通電或耐壓試驗前，應通知值班員和有關人員，并派人看守現場，檢查回路，確認無人工作后方可加壓。

5.110～220kV變電站常用高壓試驗儀器檢查斷電保護和二次 回路的工作人員，未經值班人員許可，不準進行任何倒閘操作。

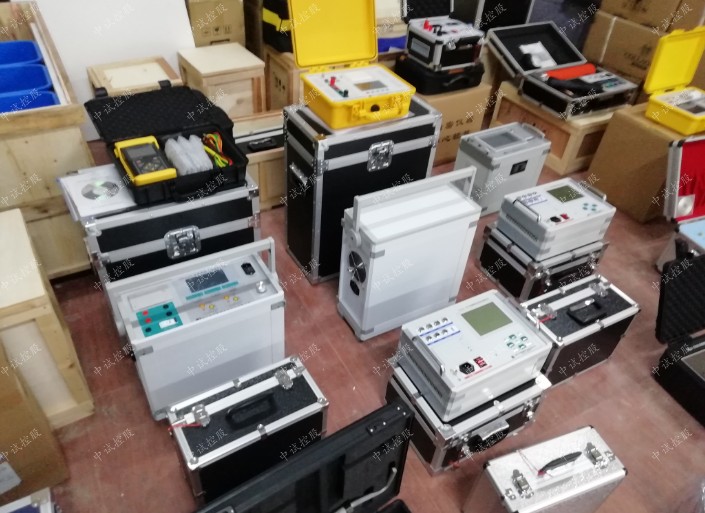

110～220kV變電站常用高壓試驗儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、中試控股35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

110～220kV變電站常用高壓試驗儀器測量互感器的誤差需要注意什么

互感器作為電力電氣系統的重要組成部分，其主要功能是為電力系統的正常運作提供測量、保護、線路診斷以及電力監控，隨著我國電力系統技術不斷革新，電壓等級不斷升級，互感器的研究也隨之更新換代，近年來，智能電網的發展越來越迅速，因為互感器是智能電網建設的關鍵設備之一，中試控股它的性能誤差是直接影響到數字化變電站的安全和經濟效益，因此對互感器的誤差電壓系數要求也越來嚴格。

110～220kV變電站常用高壓試驗儀器電壓互感器檢定裝置使用中需要注意開機無顯示的時候應檢查電源是否接好，保險是否熔斷，如果存儲記錄中，存儲的時間為luanma。可以在當前存入一組空數據，不斷電下再次查看存儲記錄中的存儲數據。由于界面是基于中試控股開發的通用平臺，顯示部分與測量部分分開。當測量某個項目時，雖然可以按“取消”鍵退出當前測量項目的頁面，但是儀器還在進行這個項目的測量，此時切勿觸被測品以及測試夾！ 儀器在任何時候發生si機、花屏、白屏現象，或中斷儀器測量，請按“復位”鍵，或者關機。由于儀器的顯示部分與測量部分分開，當任一界面顯示全為星號，則本儀器內部不能正常通訊。若重復“復位”與關機不能修復時，儀器已損壞。
