變電站整站交接測試儀器

智能變電站定義：采用先進、可靠、集成、低碳、環保的智能設備，以全站信息數字化、通信平臺網絡化、中試控股信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和監測等基本功能，并可根據需要支持電網實時自動控制、智能調節、在線分析決策、協同互動等高級功能的變電站。

智能變電站體系分層（     Q/GDW383《智能變電站技術導則》）

變電站自動化系統的功能邏輯上可分配在三個不同的層（二次系統的分層）

1）變電站整站交接測試儀器過程層

過程層設備：包括變壓器、斷路器、隔離開關、電流/電壓互感器等一次設備及其所屬的智能組件以及獨立的智能電子裝置。

過程層功能：中試控股為間隔層設備服務功能，狀態量和模擬量輸入輸出功能，如數據采集（采樣）、執行間隔層設備發出控制命令。

2）間隔層

間隔層設備：一般指繼電保護裝置、系統測控裝置、監測功能組主 IED等二次設備。

間隔層功能：實現使用一個間隔的數據并且作用于該間隔一次設備的功能，即與各種遠方輸入/輸出、傳感器和控制器通信。

3）站控層

站控層設備：包括自動化站級監視控制系統、站域控制、通信系統、對時系統等，實現面向全站設備的監視、控制、告警及信息交互功能，完成數據采集和監視控制（SCADA） 、操作閉鎖以及同步相量采集、電能量采集、保護信息管理等相關功能。

站控層的功能：將變電站看作一個整體的功能，站控層功能宜高度集成，可在一臺計算機或嵌入式裝置實現，也可分布在多臺計算機或嵌入式裝置中。

變電站整站交接測試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電站整站交接測試儀器新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

變電站整站交接測試儀器數字化過程：

主要體現在過程層數字化，中試控股采樣值和開關設備就地實現數字化和信息網絡化傳輸。

智能終端將刀閘、開關位置，開關本體信息（告警等）；開關、刀閘控制等進行就地數字化；

合并單元（MU）實現電流電壓數字化；通常分兩類模式，一是通過電子式互感器通過光纖直接輸出數字信號給MU，二是通過常規互感器加裝就地MU的方式實現模數轉換，采樣值以標準規約方式傳輸給間隔層設備。

智能電子設備( IED)

  一個或者多個處理器協調工作的設備，它具有從或到一個外部源接受和發送數據/控制(例如電子式多功能表計、數字繼電保護、測控)的能力。

智能終端：一種智能組件。與一次設備采用電纜連接，與保護、測控等二次設備采用光纖連接，實現對一次設備的測量、控制等功能。（斷路器操作箱、在線監測裝置）

電子式互感器：多個電流或電壓傳感器組成，用于傳輸正比于一次電流或電壓量，以供給測量儀器、儀表和繼電保護或控制裝置。電子式互感器通常由傳感模塊和合并單元兩部分構成，傳感模塊又稱遠端模塊,安裝在高壓一次側，負責采集、調理一次側電壓電流并轉換成數字信號。

合并單元MU：用以對來自二次轉換器的電流和/或電壓數據進行時間相關組合的物理單元。中試控股合并單元可是互感器的一個組成件，也可是一個分立單元。(主要作用：ABC三相電流、電壓的合并同步，并按照特定協議向間隔層設備，發送采樣值)

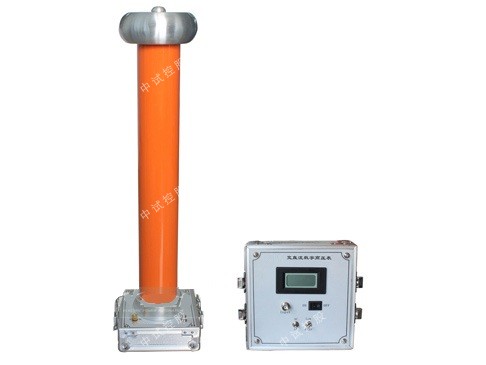

交直流分壓器的十看點

交直流分壓器又可被稱為數字高壓表或阻容分壓器。是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。可根據客戶不同測量精度要求來選擇不同的精度的分壓器。可定制分壓比比例，性價比更高。下面中試控股詳細介紹

變電站整站交接測試儀器特點：

采用平衡式等電位屏蔽結構。

完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好。

高精度，高線性度，高穩定度，抗干擾。

變電站整站交接測試儀器采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到最低。

體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。

內屏蔽抗干擾系統，全方位均壓措施，單節或分節結構。

中試控股分壓比比例可定做，便于校驗。

可選增加峰值功能。

屏顯電壓波形及其頻率。

智能高壓測量表（可顯示交流有效值，峰值/√2,峰值系數，平均值、峰峰值等）。
