高壓開關壓力測試儀

隔離開關是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”，無滅弧功能的開關器件。隔離開關在分位置時，觸指間有符合規定要求的絕緣距離和明顯的斷開標志；在合位置時，能承載正常回路條件下的電流及在規定時間內異常條件（例如短路）下的電流的開關設備。中試控股一般用作高壓隔離開關，即額定電壓在1kV以上的隔離開關，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。介紹了隔離開關的功能、特點、類型、應用、防誤改進、維護、常見問題等。

隔離開關功能

1、分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。

隔離開關

高壓開關壓力測試儀

2、根據運行需要，換接線路。

3、可用來分、合線路中的小電流，如母線、連接指、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。

4、根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。

隔離開關在低壓設備中主要適用于民宅、建筑等低壓終端配電系統。主要功能：不帶負荷分斷和接通線路。

1.用于隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。

2.隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。

3.用以接通或斷開小電流電路。

一般在斷路器前后二面各安裝一組隔離開關，目的均是要將斷路器與電源隔離，形成明顯斷開點；因為原來的斷路器采用的是油斷路器，油斷路器需要經常檢修，故二側就要有明顯斷開點，以利于檢修；一般情況下，出線柜是從上面母線通過開關柜向下供電，在斷路器前面需要一組隔離開關是要與電源隔離，但有時，斷路器的后面也有來電的可能，如通過其它環路的反送，電容器等裝置的反送，故斷路器的后面也需要一組隔離開關。

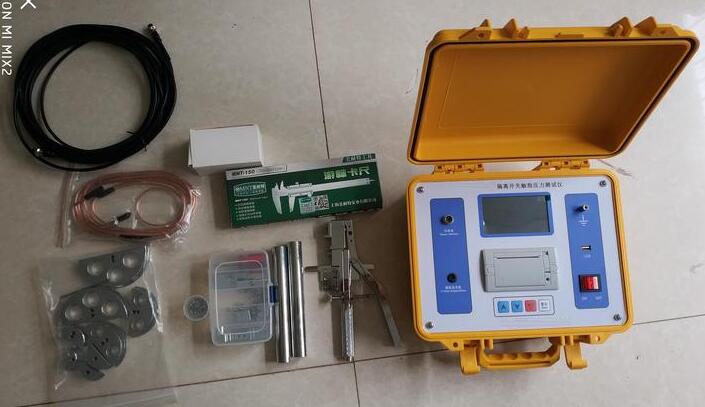

高壓開關壓力測試儀針對目前發供電系統的檢修現狀，我中試控股自行開發了一種用于測量高壓隔離開關觸指壓力的高壓隔離開關觸指壓力測試儀，它只要將測試鉗模擬觸指的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。

高壓隔離開關觸指壓力測試儀也可用于隔離開關制造對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。

高壓隔離開關觸指壓力測試儀技術參數

1、測量范圍：≤500 N（可制）誤差：≤1％讀數±1N

2、傳感器對應的測量直徑及觸指開距：

    傳感器A（插入式模擬鉗夾）: 6mm/8mm/10mm/12mm; ±0.2mm

    傳感器B（通用定開距模擬鉗夾）：梅花觸指測量滿足Φ30-130mm

3、傳感器信號線長度：3m

4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

5、絕緣電阻：＞2MΩ。

6、內置電池：鋰電池。

7、工作時間：≥ 6小時（可制）。

8、充電方式：專用充電器接面板鋰電池充電接口充電。

9、工作環境：-30～40℃，≤80%RH ，大氣壓力：86～106kpa

10、高壓開關壓力測試儀儀器功率：機內鋰電池≤20 W

(1)中試控股詳細介紹操作前應確保斷路器在相應分、合閘位置，以防帶負荷拉合隔離開關。

(2)操作中，如發現絕緣子嚴重破損、隔離開關傳動桿嚴重損壞等嚴重缺陷時，不得進行操作。

(3)如隔離開關有聲音，應查明原因，否則不得硬拉、硬合。

(4)隔離開關、接地開關和斷路器之間安裝有防誤操作的閉鎖裝置時，倒閘操作一定要按順序進行。如倒閘操作被閉鎖不能操作時，應查明原因，正常情況下不得隨意解除閉鎖。

(5)中試控股詳細介紹對具有遠方控制操作功能的隔離開關操作，一般應在主控室進行操作，只有在遠控電氣操作失靈時，才可在征得所長和所技術負責人許可，并有現場監督的情況下在現場就地進行電動或手動操作。

(6)遠方控制操作完畢應檢查隔離開關的實際位置，以免因控制回路中傳動機構故障，出現拒分、拒合現象，同時應檢查隔離開關的觸tou是否到位。

(7)發現隔離開關絕緣子斷時，應根據規定拉開相應斷路器。

(8)操作時應戴好安全帽，穿好絕緣靴。

(9)如確實因閉鎖裝置失靈而造成隔離開關和接地開關不能正確操作時，必須嚴格按閉鎖要求的條件，檢查相應的斷路器和隔離開關的位置狀態，只有在核對無誤后才能解除閉鎖進行操作；

(10)解除閉鎖后應按規定方向迅速、果斷地操作，即使發生帶負荷合隔離開關，也禁止再返回原狀態，以免造成事故擴大，但也不要用力過猛，以防損壞隔離開關；對單極閘，合閘時先合兩邊相，后合中間相，拉閘時，順序相反。

(11)拉、合帶負荷和有空載電流的閘時應符合有關規定。

(12)操作隔離開關后，要將防誤閉鎖裝置鎖好，以防下次發生誤操作。
