高開觸指壓力測試儀

高壓隔離開關的作用與意義

隔離開關是一種沒有滅弧裝置的開關設備，主要用來斷開無負荷電流的電路，隔離電源，在分閘狀態時有明顯的斷開點，以保證其他電氣設備的安全檢修。在合閘狀態時能可靠地通過正常負荷電流及短路故障電流。因它沒有專門的滅弧裝置，不能切斷負荷電流及短路電流。因此，隔離開關只能在電路已被斷路器斷開的情況下才能進行操作，嚴禁帶負荷操作，以免造成嚴重的設備和人身事故。只有電壓互感器、避雷器、勵磁電流不超過2A的空載變壓器，電流不超過5A的空載線路，才能用隔離開關進行直接操作。

高壓隔離開關一般可分為戶外式和戶內式兩種。

戶外式高壓隔離開關運行中，經常受到風雨、冰雪、灰塵的影響，工作環境較差。因此，對戶外式隔離開關的要求較高，應具有防冰能力和較高的機械強度。在不同電壓等級的系統中，均需使用隔離開關，所以隔離開關也有相應的電壓等級。35kV及以上電壓等級采用的隔離開關，一般均為三相聯動型，操作方式可分為手動操作、電動操作、壓縮空氣操作和液壓操作。隔離開關還可以用來作接地開關用。

10kV戶外式隔離開關分為手動三相聯動型和單相直接操作型。

戶內式隔離開關，一般為三相聯動型，手動操作，在配電裝置內，裝于斷路器的母線側和負荷側或作為接地開關用。

對高壓開關進行測試試驗的儀器一般有高壓開關測試儀，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數

眾所周知，只有同塔雙回平行架空輸電線路中兩端變電站的進線側和出線側使用的接地開關，才應具有開合感應電流的功能。并非變電站中所有接地開關和所有隔離開關附裝的接地開關，都需要具備這種功能。要求開合感應電流的接地開關只是少數。

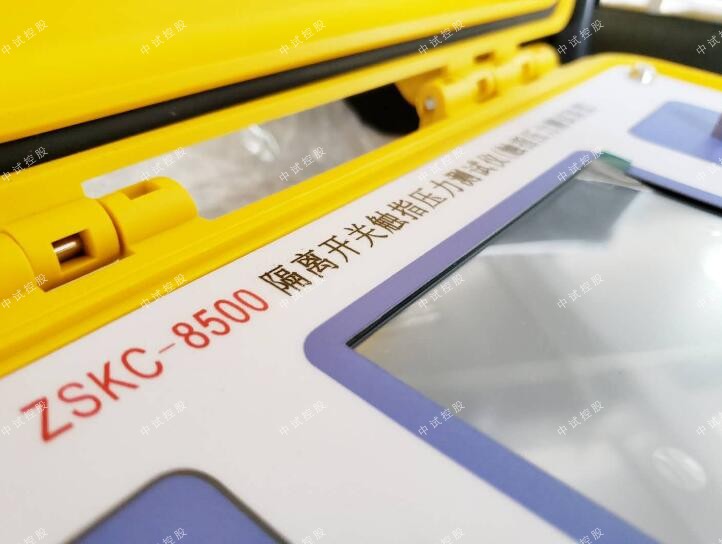

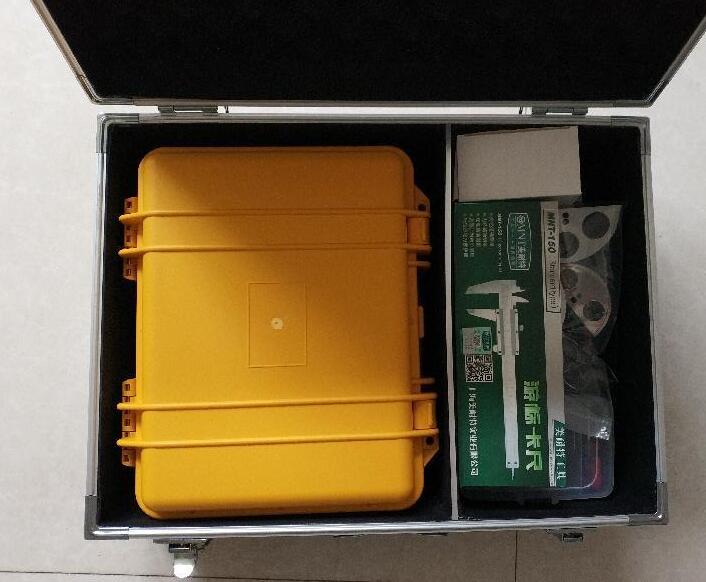

高開觸指壓力測試儀高壓隔離開關觸指壓力測試儀技術參數

1、測量范圍：≤500 N（可制）誤差：≤1％讀數±1N

2、傳感器對應的測量直徑及觸指開距：

    傳感器A（模擬鉗夾）: 6mm/8mm/10mm/12mm; ±0.2mm

    傳感器B（通用定開距模擬鉗夾）：梅花觸指測量滿足Φ30-130mm

3、傳感器信號線長度：3m（可制）

4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

5、絕緣電阻：＞2MΩ。

6、內置電池：鋰電池。

7、工作時間：≥ 6小時（可制）。

8、充電方式：專用充電器接面板鋰電池充電接口充電。

9、工作環境：-30～40℃，≤80%RH ，大氣壓力：86～106kpa

10、儀器功率：機內鋰電池≤20 W

詳細講解按《電氣設備交接和預防試驗規程》（下簡稱“預規”）要求有如下試驗項目：

1、絕緣電阻測試

用絕緣電阻測試儀進行測量，絕緣電阻包括以、二次回路，一次回路用2500V兆歐表，二次回路采用1000V兆歐表，絕緣電阻值對一次回路一般可參見絕緣子試驗規定，二次回路應大于2MΩ。

2、交流耐壓

交流耐壓試驗電壓按DL/T593進行。

3、接觸電阻測試儀

接觸電阻應小于制造規定值的1.5倍（用直流壓降法測，電流≥100A）。

4、操動機構動作試驗

操動機構動作試驗可按說明進行，要求按《預規》進行。

5、紅外測溫

用紅外熱像儀測量。對220kV及以下者1年1次，按DL/T664-1999執行。發現溫度異常時，應停電檢修，并應測量檢修前后的導電回路電阻。
