sf6氣體濃度報警儀

GIS泄露檢測的方法有哪些？

GIS設備制作工藝比較復雜，密封面和接口數量眾多，存在各種各樣原因的漏氣。為保障GIS設備安全運行，國內外提出了很多SF6氣體泄漏檢測的方法，主要中試控股可以分為定性檢測和定量檢測。

參數

1、SF6氣體檢測靈敏度： ±1ppm（激光變送器） ±5%設置值（電化學傳感器）

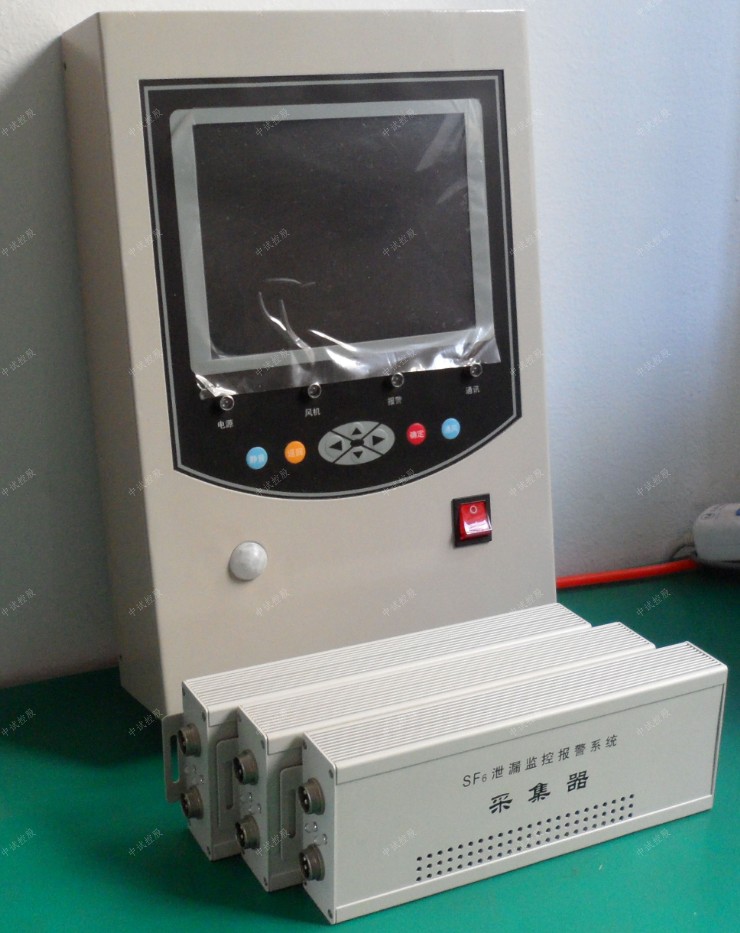

2、ZSLB-6000 SF6泄漏報警系統氧氣檢測濃度： 1～25U%（帶數顯功能）

3、氧氣濃度報警門限 可調

4、氧氣測量精度 ：<0.5%（0.4%,O2在21%時）

5、溫度顯示范圍 ：-25～99℃

6、溫度測量精度： <0.5%

7、溫度報警門限： 可調

8、濕度顯示范圍： 0～99%RH

9、濕度測量精度： <3%

10、濕度報警門限： 可調

11、sf6氣體濃度報警儀輸 入 電 壓： 176～265VAC

12、報警輸出點： 2A

13、風機輸出觸點電源： 380VAC 40A

14、風機通風時間設定：15MIN/次（可調）

15、數據記錄時間 2年，上位機海量存儲

16、通 訊 RS-485標準協議

（1）定性檢測。sf6氣體濃度報警儀定性檢測只能確定GIS設備是否漏氣，不能確定漏氣量，也不能判斷設備年漏氣率是否合格。定性檢測方法主要包括：發泡液法、檢漏儀檢測、抽真空檢測、激光成像法、紅外成像檢測。發泡液法：發泡液可采用肥皂、洗衣粉、洗衣液等與水配制而成。將發泡液涂在可能發生泄漏的部位上，如果起泡即表明該處漏氣，起泡越多越急，說明漏氣越嚴重。該方法適用于快速確定漏氣點位置，在設備運行時仍可使用，不需停電。檢漏儀檢測：采用校驗合格的SF6氣體檢漏儀，沿被測部位緩慢移動，若檢漏儀器發出報警信號，說明被測試部位存在漏氣。該方法同樣可以帶電實施，快速定位漏氣點。抽真空檢測：檢測前先將設備及連接管路進行抽真空處理，真空度達到133Pa后，維持真空泵運轉至少30min，然后停止真空泵并將設備與真空泵隔離。30min、5h后各讀取一次真空度值，2次讀數之差不大于67Pa，可判斷設備密封良好。該方法僅適用于新裝配未充入SF6氣體設備，具有明顯的局限性。

激光成像法：ZSLB-6000 SF6泄漏報警系統SF6氣體擁有特殊的光譜區段可以被有效吸納，中試控股利用這一特性可以檢測其泄漏。該方法在設備運行時可進行帶電檢測，但是檢測設備體積較大，并且現場檢測會受到環境中各種背景光的干擾，應用起來不便捷。

紅外成像檢測：使用對SF6氣體的紅外輻射波段敏感的紅外熱像儀器，對可能泄漏的設備進行拍攝。當存在SF6氣體泄漏時，紅外熱像儀器檢測到氣體輻射并在顯示設備上形成畫面。中試控股該方法具有良好的實施性，但成本相對較高，測試儀器使用壽命相對較短。此外，由于測試環境中含有多種多樣的背景光，進行拍攝過沖中不可避免地會接收到這些背景光，對SF6泄漏的觀測形成干擾。因此，該方法要求紅外成像儀具有較高靈敏度以及濾除干擾的能力。

（2）定量檢測。定量檢測可以確定設備漏氣量大小，主要用于設備安裝、制造、驗收等。定量檢測主要包括壓力下降法、扣罩法、掛瓶法、局部包扎法。壓力下降法：在GIS設備氣室裝配SF6氣體壓力表或密度繼電器，通過檢查壓力讀數判斷設備是否存在漏氣點。該方法可以判斷GIS設備漏氣的具體氣室，但是無法定位漏氣點。該方法適用于漏氣量較大的設備檢漏，以及在運行中監督設備漏氣量。原理是：測量一定時間范圍內設備的氣體壓力差，根據壓力降低情況計算設備的漏氣率。

sf6氣體濃度報警儀扣罩法：使用塑料大棚、塑料薄膜等將設備罩住。扣罩前，將設備充氣至額定壓力后靜置6-8h，并將設備周圍殘留的SF6氣體吹凈?？壅?4h后測試罩內SF6氣體濃度，選取若干個測試點，一般選在罩內前后、上下、左右等部位，每個測試點取2-3個數據，最后取得罩內SF6氣體平均濃度值，并計算其漏氣量。該方法需要使用罩子將設備整體罩住，并保證密封良好，實施難度較大。

掛瓶法：ZSLB-6000 SF6泄漏報警系統對于采用雙層密封圈的密封結構，可采用掛瓶法進行檢漏。雙層密封圈的密封結構，只有內層密封圈起密封作用，外層密封圈僅僅為了檢測漏氣率而設置。兩個密封圈中間有一個通向外部大氣的孔。當設備內部SF6氣體通過內層密封圈后，中試控股在里外兩層密封圈之間的空間匯集并通過小孔向設備外部流動。如果在出氣口連接一個固定體積的檢漏瓶，等待一定時間，即可檢測該瓶內SF6氣體濃度值，進而確定設備漏氣率。檢漏瓶，可在一個塑料瓶瓶蓋上鉆孔，通過塑料瓶接頭與一定長度的軟橡膠管連接，橡膠管另一端與被測試部位的螺孔連接。等待預定時間后，拆下檢漏瓶，測試瓶內SF6氣體濃度值即可。

局部包扎法：ZSLB-6000 SF6泄漏報警系統該方法一般用于組裝單元和大型產品，原理與扣罩法基本相同。包扎時，使用塑料薄膜將設備包住，塑料薄膜與設備保持一定間隙，盡可能包成圓形或方形，邊緣使用膠帶或布帶密封。等待一定時間，檢測包扎腔室內SF6氣體濃度值，從而計算設備漏氣量。
