配電室用多路智能六氟化硫氣體報警器

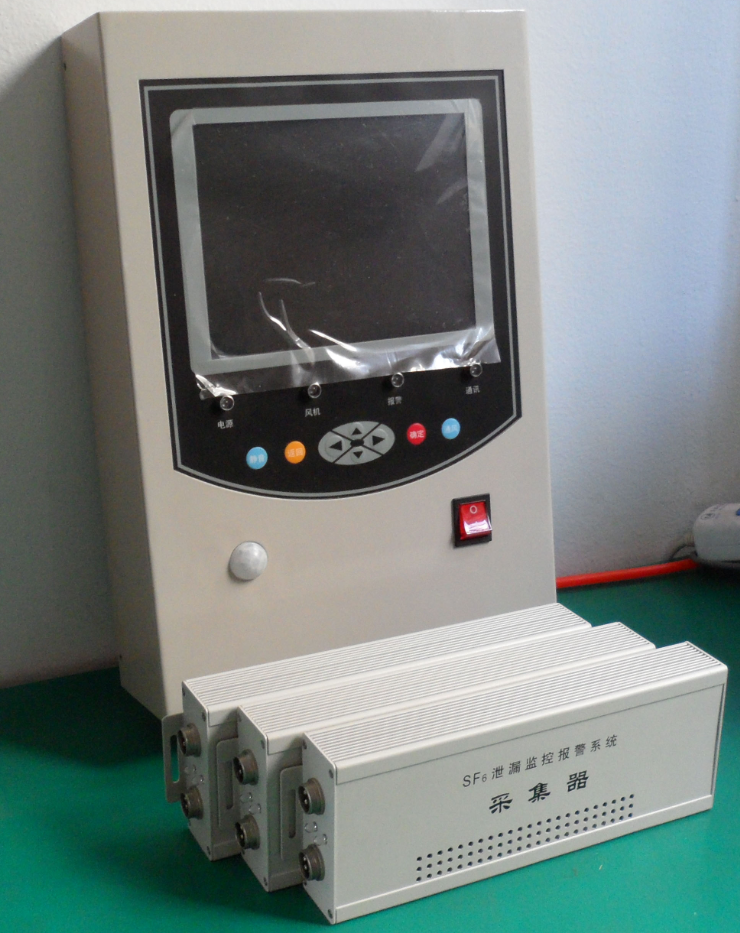

SF6氣體作為目前發現的最穩定的溫室效應氣體，踞實驗證明在10.5um處具有強烈的光譜吸收特性。ZSLB-6000SF6泄漏報警系統利用二氧化碳激光器、窄帶濾光片、高靈敏低噪聲光電探測電路、穩定的光斬波器、參考光路和開放式光路結構等先進的設計方法和技術實現了對待測區域中SF6氣體濃度的實時、在線、開放式高靈敏紅外激光光譜遙測。

ZSLB-6000SF6泄漏報警系統是在分析和比較國內外同行業相關氣體檢測方法的基礎上，將先進的開放式光路高靈敏中紅外激光吸收光譜技術應用于SF6氣體檢測，完全擁有自主知識產權，技術水平達到國際領先。ZSLB-6000SF6泄漏報警系統克服了傳統的SF6檢測儀必須進行采樣，配電室用多路智能六氟化硫氣體報警器從而只能實現點式測量的弱點，ZSLB-6000SF6泄漏報警系統采用開放式光路，不需要采樣就能測量區域中SF6氣體的濃度；集氣體分析、模擬量輸入、開關量輸入、協議轉換、通信接口轉換、傳輸和開關量輸出控制等功能于一體，覆蓋了工業控制及監測系統的現場采集所需功能，能根據各種應用場合的具體要求進行靈活配置的智能型采集系統。
ZSLB-6000SF6泄漏報警系統綜合運用了開放式光路高靈敏中紅外激光吸收光譜技術、數據采集處理、通信技術于一體的開放系統平臺，它的所有功能均采用模塊化設計，便于工程安裝及工程維護。系統自身帶有自動濃度校準功能，不需要額外的定期校準。

參數

1、SF6氣體檢測靈敏度： ±1ppm（激光變送器） ±5%設置值（電化學傳感器）
2、氧氣檢測濃度： 1～25U%（帶數顯功能）
3、氧氣濃度報警門限 可調
4、氧氣測量精度 ：<0.5%（0.4%,O2在21%時）
5、溫度顯示范圍 ：-25～99℃
6、溫度測量精度： <0.5%
7、溫度報警門限： 可調
8、濕度顯示范圍： 0～99%RH
9、濕度測量精度： <3%
10、濕度報警門限： 可調
11、輸 入 電 壓： 176～265VAC
12、報警輸出點： 2A
13、風機輸出觸點電源： 380VAC 40A
14、風機通風時間設定：15MIN/次（可調）
15、配電室用多路智能六氟化硫氣體報警器數據記錄時間 2年，上位機海量存儲
16、通 訊 RS-485標準協議

ZSLB-6000SF6泄漏報警系統監測SF6斷路器和GIS中SF6氣體的主要內容是什么？
GIS巡視檢查的目的是保護SF6氣體絕緣設備及其他附屬設備的性能以及預防故障發生的。從SF6全封閉組合電器的結構特征出發，其檢查要點就是SF6氣體壓力及SF6氣體有無泄漏。
(1)監測的主要內容：監測SF6斷路器和GIS中SF6氣體的主要內容是監測其密度和水分含量。
(2)監測SF6斷路器和GIS中SF6氣體的有關規定：
根據DL/T 728-2000《氣體絕緣金屬封閉開關設備訂貨技術導則》和《高壓斷路器運行規程》及其他相關標準規定，對監測SF6斷路器和GIS中的SF6氣體有下列規定：
a．為監視SF6氣體壓力的變化情況，應裝設密度繼電器或壓力表。
b．密度監視裝置可以是密度表，也可以是密度繼電器。當選用密度繼電器時，還應裝設壓力表。
c．應附有“SF6氣體壓力一溫度曲線”，在曲線上應標明氣體的額定值、補氣值、閉鎖值曲線，各曲線應用不同顏色標示。
d．應設置在運行中可更換表計的自封接頭或閥門，還要設置抽真空及補氣的自封接頭或閥門，并帶有封蓋。
e·每日定時檢查并記錄SF6氣體的壓力和溫度。

2)ZSLB-6000SF6泄漏報警系統根據有關標準的規定值和制造廠家的保證值，SF6氣體有下列規定：
a．SF6斷路器和GIS要裝設密度繼電器或密度表監視SF6氣體的泄漏情況，密度繼電器可發出報警信號和閉鎖信號。報警和閉鎖密度值通常為額定密度值的90%和85%左右。
b．SF6氣體的年漏氣率小于0.5%～1.0%。c．如果達到年漏氣率小于0.5%～1.0%，可運行10年以上才需要補氣一次。
3)按照DL/T596-1996《電力設備預防性試驗規程》、DL/T 603-1996《氣體絕緣金屬封閉開關設備運行及維護規程》中的有關規定，對運用中的SF6氣體進行監測的項目、周期和要求等如表2-6-3所示。
