串聯諧振試驗裝置的主要技術參數
時間：2021-11-25

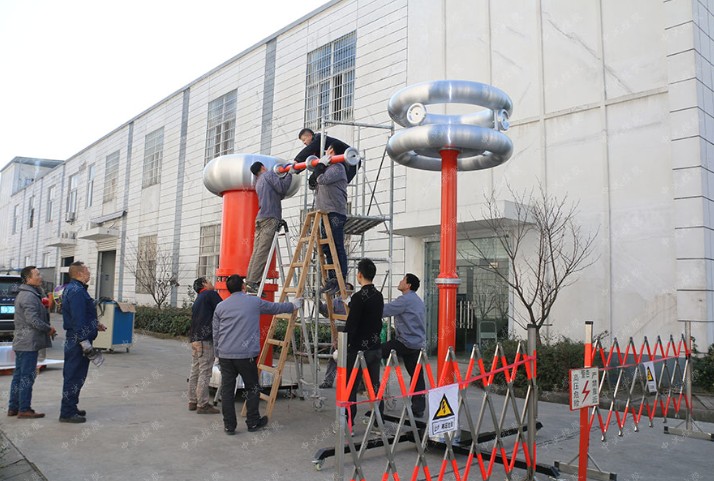

中試控股技術博士為您解答：高壓電力電纜在投入使用之前，需要先進行串聯諧振試驗，找出電纜的諧振點，而串聯諧振試驗裝置就是專門用來進行高壓電纜的串聯諧振試驗的，具有精度高、速度快等特點，很受廣大電力工作者的歡迎，根據被測試電纜的長度和電壓等級的不同，所需要配置的串聯諧振試驗裝置也不同，那么常規配置的串聯諧振試驗裝置的主要技術參數是怎么樣的呢？本文就以串聯諧振試驗裝置為例，來給大家進行簡單的介紹。
一、額定電壓：
90kV---滿足35kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓不超過52kV,試驗時間60min；
45kV---滿足10kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓不超過22kV,試驗時間5min；
135kV---滿足110kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓不超過128kV,試驗時間60min；
270kV—滿足110kV及以下電壓等級GIS開關的交流耐壓試驗;工作頻率：30-300Hz,試驗電壓不超過265kV,試驗時間1min；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作60分鐘；
4．裝置自身品質因數：Q>50
5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）
6．輸入電源：三相380V或單相220V
7．頻率調節范圍：30Hz～300Hz
8．系統測量精度：1.5％
9．裝置具有過壓、過流、零位啟動等保護功能
二、設備主要配置及技術參數說明：
1.變頻電源（一臺）：
額定功率：15kW；
輸入電壓：三相 380V或單相220V±5% 50Hz
輸出電壓：0～400V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～37.5A
2. 高壓電抗器（共六臺）：
額定工作電壓：45kV
額定工作電流：1A
額定電感量：110H
連續工作時間：60min
溫 升：小于65k
工作頻率：30~300Hz
3. 激勵變壓器（一臺）：
額定容量：15kVA
輸入電壓：400V
輸出電壓：4/8/16kV
輸出電流：3.75/1.87/0.93A
4. 電容分壓器（一套）：
自身電容量：500pF
額定電壓：270kV
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:270kV/500pF
