微機繼電保護測試儀交流試驗中復雜試驗怎么進行

時間：2021-11-25

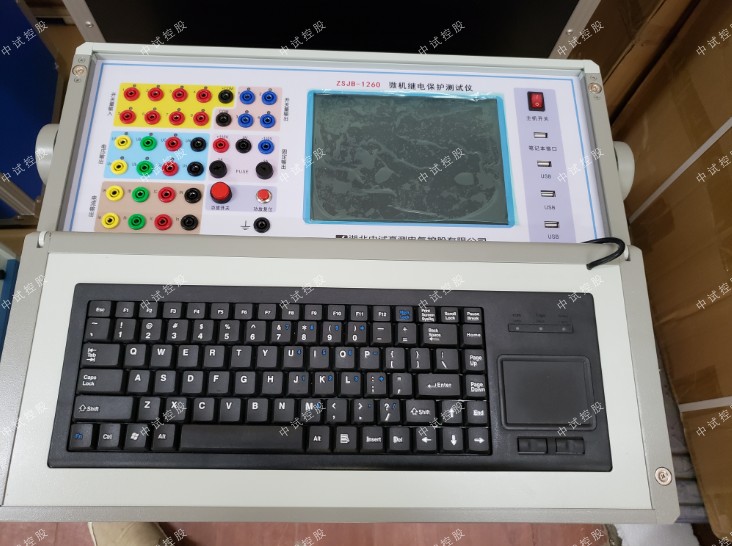

中試控股技術博士為您解答：微機繼電保護測試儀是比較常見的高壓電力試驗設備，具有測試精度高、速度快等特點，深受廣大電力工作者的歡迎，而微機繼電保護測試儀交流試驗，則是該設備經常需要進行的試驗，但是有時候需要進行一些復雜的試驗，很多電力工作者都不知道應該如何進行，因此中試控股電力在本文以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀交流試驗中復雜試驗怎么進行。

“交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

故障類型

在下拉菜單中可選擇故障類型有：單相接地短路、兩相短路、三相短路，或者是正常狀態。其中正常狀態是指三相電壓為正序額定電壓，三相電流為0A。

故障方向

默認情況下是“正向故障”，對有些方向性保護需模擬反向故障時，可在下拉菜單中選擇“反向故障”。

額定電壓

系統的額定相電壓。一般額定電壓為57.735V。非故障相電壓為此電壓。

整定阻抗

根據定值單給出的定值類型不同，在界面上可按“Z / Ф”或“R / X”兩種方式設置故障阻抗。選擇哪一種方式設置整定阻抗主要是根據定值單來設置，用哪一種方式設置的時候，另一種方式的值都會由計算機自動計算得出。

短路阻抗倍數

上面設置的是定值單中的“整定阻抗”，而試驗時常常按0.95倍或1.05倍來進行校驗。因此“短路阻抗”＝“倍數值”×“整定阻抗”，用此“短路阻抗”再參與短路計算。做“零序保護”試驗時，有時可通過靈活設置短路阻抗，在不退出距離保護的情況下來躲開距離保護的搶動。

計算模型

當選擇“短路電流不變”時，需要設置一定的短路電流。通過給定的“短路阻抗”和該“短路電流”計算出相應故障類型下的“短路電壓”。當選擇“短路電壓不變”時，需要設置一定的短路電壓。通過給定的“短路阻抗”和該“短路電壓”計算出相應故障類型下的“短路電流”。做“距離保護”試驗時，有時可通過靈活設置短路電流，在不退出零序保護的情況下來躲開零序保護的搶動。
