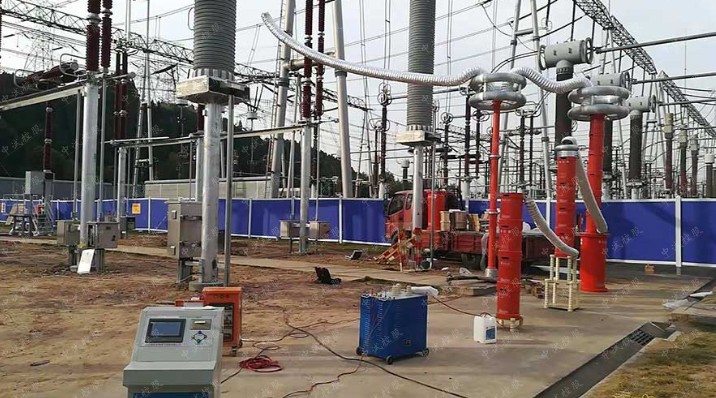

500KV變頻諧振交流耐壓試驗裝置

般試驗程序及注意事項：任何被試品在交流耐壓前，應先進行其他絕緣試驗，合格后再進行，充油設備如油浸變應靜止規定的時間并油合格的情況下，以排除內部可能有氣體。試驗前應測試絕緣電阻，過壓保護調整好，一般為 1.1~1.15 倍試驗電壓，整定過流保護，一般為1.5倍電容電流，加壓前要檢查調壓器的零位，不可沖擊加壓。升壓過程中應密切監聽被試品有何異響、關注電流表的擺動，則認為耐壓通過，耐壓后應測試被試品的絕緣電阻以比較。

三是沖擊電壓試驗，主要考驗被試品耐受操作波過電壓和大氣過電壓下絕緣的承受能力，它分為操作波沖擊電壓試驗和雷電沖擊電壓試驗

二是感應耐壓試驗，如變壓器、電磁式電壓互感器等，采用從二次加壓使得一次側感應高壓的方法，它不僅可以考驗被試品的主絕緣（繞組對地、相間、相對地），還可以考驗縱絕緣（同一繞組的層間、匝間），通常采用100~400HZ的倍頻進行；

500KV變頻諧振交流耐壓試驗裝置二次回路交流耐壓試驗,應符合下列規定:

1試驗電壓應為1000V。當回路絕緣電阻值在10MΩ以上時,可采用2500V兆歐表代替,試驗持續時間應為1min,尚應符合產品技術文件規定;

2 48V及以下電壓等級回路可不做交流耐壓試驗;

3回路中有電子元器件設備的,試驗時應將插件拔出或將其兩端短接

35kV變頻電纜串聯諧振1km

一、簡介

ZSBX-35kV變頻電纜串聯諧振1km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數

試品對象

1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間；

2、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間；

3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間。

額定容量：135kVA；

輸入電源：單相220或三相380V電壓，頻率為50Hz；

額定電壓：27kV；54kV；

額定電流：5A；2.5A；

工作頻率：30-300Hz；

裝置輸出波形：正弦波

波形率：輸出電壓波形率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-7.5kVA/1.5/3kV/0.4kV 1臺

額定容量：7.5kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5/3kV

結 構：干式；

重 量：約48kg；

變頻電源ZSXB-F-7.5kW/220/380V 1臺

額定輸出容量：7.5kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：18.75A

額定輸出電流：18.75A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

中試控股高壓電抗器ZSDK-33.75kVA/27kV 4節

額定容量：33.75kVA;

額定電壓：27kV；

額定電流：1.25A；

電感 量：100H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約40kg；

中試控股電容分壓器ZSFRC-60kV/1500pF 1套

額定電壓：60kV；

高壓電容量：1500pF；

介質損耗：tgσ≤0.5%；

分壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

三、設備組合

被試品對象

中試控股電抗器33.75kVA/27kV四節

激勵變壓器輸出端選擇試驗電壓（KV）35kV/300mm2電纜1km

使用電抗器兩節串聯兩組并聯3kV≤52kV10kV/300mm2電纜3km

使用電抗器四節并聯1.5kV≤22kV10kV開關、互感器

使用電抗器兩節串聯3kV≤42kV

交流耐壓試驗對于設備內部絕緣劣化有著累計效應，能使絕緣強度逐步衰減，因此，必須正確地選擇試驗電壓大小和時間，Us越高，發現絕緣有效性更高，但被試品擊穿的可能性越大，積累效應更嚴重。因此標準參照各種絕緣材質和所能承受的過電壓倍數，規定了試驗標準，而交接標準或預試標準的電壓低于試驗電壓，但比如支柱絕緣子等幾乎沒有累積效應，因此其試驗電壓值幾乎一樣。

交流耐壓試驗的加壓方法一般有：一是工頻耐壓，包括用常規的交流試驗變壓器和工頻串、并聯諧振試驗，可以對交流電動機和發電機、絕緣子、斷路器、電流互感器等設備進行；

1kV及以下電壓等級配電裝置和饋電線路動力配電裝置的交流耐壓試驗,應符合下列規定:

1各相對地試驗電壓應為1000V。當回路絕緣電阻值在10MΩ以上時,可采用2500V兆歐表代替,試驗持續時間應為1min,尚應符合產品技術規定;

2 48V及以下電壓等級配電裝置可不做耐壓試驗。

500KV變頻諧振交流耐壓試驗裝置試驗時應將護層過電壓保護器斷開

2應在互聯箱中將另一側的三段電纜都接地,使絕緣接頭的絕緣環也能結合在一起進行試驗

絕緣的擊穿電壓Uj 與加壓的持續時間有關，隨時間的增加其Uj 下降，因此規定了一分鐘。這一方面是為了觀察被試品情況，使有絕緣來得（固體絕緣發生擊穿需要一定的時間）；另一方面不致于因為時間過長而引起的不應有的絕緣損害。
