500KV交流串聯諧振耐壓儀

發電機和勵磁機的勵磁回路連同所連接設備的交流耐壓試驗,應符合下列規定:

1試驗電壓值應為1000V或用2500V兆兆歐表測量絕緣電阻代替交流耐壓試驗;

2交流耐壓試驗不應包括發電機轉子和勵磁機電樞;

3水輪發電機的靜止可控硅勵磁的試驗電壓,應按本標準第4.0.9條第2款的規定執行;

4回路中有電子元器件設備的,試驗時應將插件拔出或將其兩端短接。

繞組連同套管的交流耐壓試驗,應符合下列規定:

1額定電壓在110kV以下的變壓器,線端試驗應按本標準附錄表D.0.1進行交流耐壓試驗;

2繞組額定電壓為110(66)kV及以上的變壓器,其中性點應進行交流耐壓試驗,試驗耐受電壓標準應符合本標準附錄表D.0.2的規定,并應符合下列規定:

1)試驗電壓波形應接近正弦,試驗電壓值應為測量電壓的峰值除以√2,試驗時應在高壓端

2)外施交流電壓試驗電壓的頻率不應低于40Hz,全電壓下耐受時間應為60s;

3)感應電壓試驗時,試驗電壓的頻率應大于額定頻率。當試驗電壓頻率小于或等于2倍額定頻率時,全電壓下試驗時間為60s;當試驗電壓頻率大于2倍額定頻率時,全電壓下試驗時間應按下式計算:

T=120X(fn/fs)

式中:fn一額定頻率;

fs-試驗頻率

t一全電壓下試驗時間,不應少于15s。

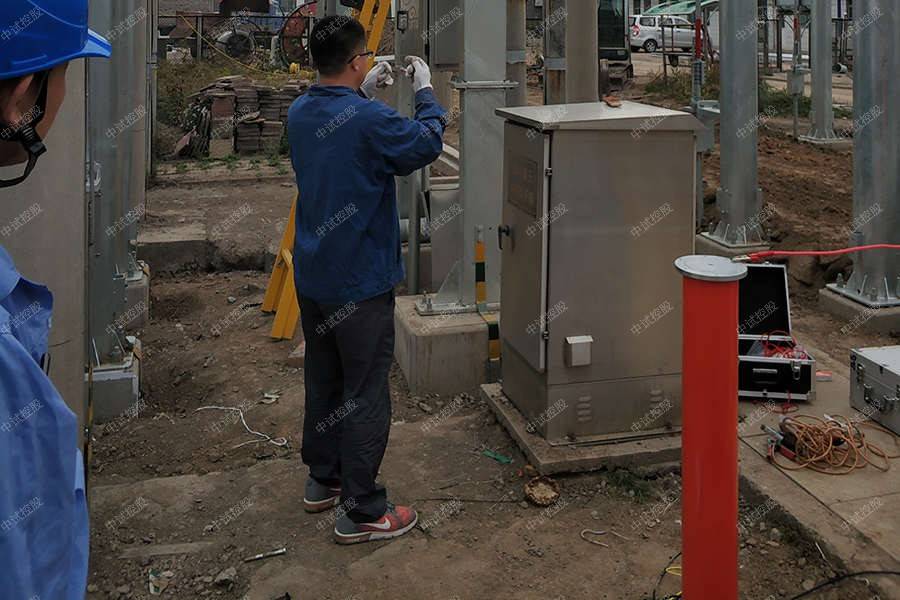

10kV電纜耐壓變頻串聯諧振

一、簡介

ZSBX-10kV電纜耐壓變頻串聯諧振裝置

1、幫助實現各種被試品的預防交流耐壓試驗和交接交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數

試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

1、額定容量：44kVA；

2、輸入電源：單相220或三相380V電壓，頻率為50Hz；

3、額定電壓：22kV

4、額定電流：2A

5、工作頻率：30-300Hz；

6、裝置輸出波形：正弦波

7、波形畸變率：輸出電壓波形畸變率≤1%；

8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9、溫 升：額定負載下連續運行5min后溫升≤65K；

10、品質因素：裝置自身Q≥30(f=45Hz)；

11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12、測量精度：系統有效值1.5級；

中試控股激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV 1臺

額定容量：3kVA；

輸入電壓：0-400V，單相；

輸出電壓：1.5kV

結 構：干式；

重 量：約35kg；

中試控股變頻電源ZSXB-F-3kW/220/380V 1臺

額定輸出容量：3kW

工作電源：220/380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：7.5A

額定輸出電流：7.5A

電壓分辨率：0.01kV

電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度： 0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件高溫度≤65K;

噪 聲 水 平：≤50dB

中試控股高壓電抗器ZSDK-22kVA/22kV 2節

額定容量：22kVA;

額定電壓：22kV；

額定電流：1A；

電 感 量：92H/單節；

品質因素：Q≥30 (f=45Hz)；

結 構：干式；

重 量：約30kg；

電容分壓器ZSFRC-30kV/3500pF 1套

額定電壓：30kV；

高壓電容量：3500pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重 量：約6kg；

500KV交流串聯諧振耐壓儀一般設備的選取和電壓的產生及測量：針對不同的被試設備，應選取不同容量的耐壓裝置，因此首先必須計算電容電流，IC = ωCx Us，Us已有規定，而Cx要參閱資料或實測。
