發電機耐壓試驗儀

在工頻耐壓試驗中可能產生的過電壓有哪些？如何防止

對這個問題可以從穩態過程及過渡過程兩個方面來分析。
從穩態方面來看，一般被試品均多為電容性負荷，負荷的電容性電流經變壓器和調壓器的漏抗，在漏抗上造成的壓降，使得被試品上的試驗電壓高于電源電壓，即所謂容升現象。克服這種現象的方法是在高壓側直接測量電壓。

發電機耐壓試驗儀如果變壓器和調壓器的漏抗較大，甚至有可能與被試品的容抗形成工頻基波串聯諧振（變頻串聯諧振耐壓試驗裝置），被試品將出現很高的過電壓，對被試品造成嚴重的威脅。為防止這種過電壓可增大回路阻尼或改變回路的參數。
從過渡過程方面來看，下列情況會產生過電壓：
（1）對初級繞組突然加壓，而不是由零電壓逐漸升高。
（2）尚有較高電壓時突然將電源切斷，而不是均勻退降到零再切斷電壓。
由變壓器繞組的過渡過程可知，以上兩種情況均會在被試品上造成過電壓，這是不允許的。對于（1），通過控制電路來閉鎖，防止非零電壓突然加壓。對于（2），應嚴格執行正確操作方法來避免。
（3）被試品突然擊穿。這是經常遇到的，而且是不可避免的。如試驗變壓器出線端直接與被試品相接，則當被試品突然擊穿時，試驗變壓器出線端電位立即強迫為零，這就等于在試驗變壓器出線端突然作用一個波前極陡的沖擊電壓波，其峰值與被試品擊穿瞬時試驗電壓的瞬時值相等，而極性則相反。這將在試驗變壓器繞組縱絕緣上產生危險的過電壓。防止的辦法是在試驗變壓器出線端與被試品之間串接一適當阻值的保護電阻，這樣，極性相反的沖擊電壓就作用在保護電阻與變壓器入口電容的串聯回路上，短時間內，絕大部分電壓降落在保護電阻上。

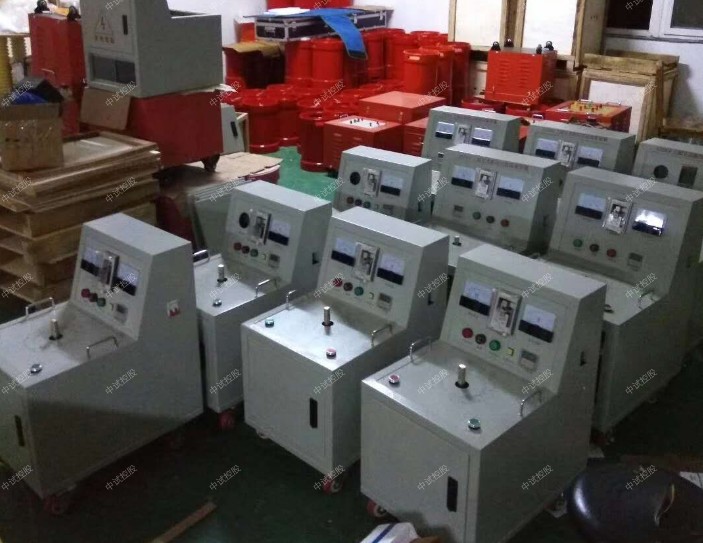

 ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


中試控股高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

1.4中試控股變比試驗
在變比試驗中，如果雙繞組變壓器的繞組出現了匝間短路的故障，匝間短路的繞組直流電阻變小，比其它同類兩相繞組電阻小；一次（二次）繞組匝間短路，變比會變小（變大）。在電阻值變小后，若高壓線圈短路則變比值變小，若低壓線圈短路則變比值變大。因此可以通過直流雙臂發電機耐壓試驗儀電橋測量繞組的電阻值，與其他二相或以前記錄值相比較。
1.5繞組變形試驗
對變壓器進行高頻電壓通電，其中的繞組都可以成為由曲線電阻，電容，以及電感等組成的線口網絡，繞組發生變形的話，會造成參數的變化，以至于網絡傳遞函數的額極值點和零點發生變化，通過使用頻率分析法，可以檢驗變壓器的繞組變形狀況。對試驗結果進行橫向和縱向的分析，比較振幅特性差別，判斷繞組產生變形與否。
1.6變壓器短路試驗
通過對變壓器的短路試驗可以求得變壓器的負載損耗Pk和短路阻抗Zk，中試控股變壓器的短路阻抗是指在額定頻率和參考溫度下，一對繞組中、某一繞組的端子之間的等效串聯阻抗Zk=Rk+jXk。由于它的值除計算之外，還要通過負載試驗來確定，所以習慣上又把它稱為短路電壓或阻抗電壓。阻抗一般使用百分比來表示[2]，即uz=（Uz/U1n）*100%。短路試驗可以再任何一側進行，但由于試驗過程電流過大，可達到額定電流，而鎖甲電壓Uk很低，因而通常將高壓線圈接至電源，而將低壓線圈直接短路。
