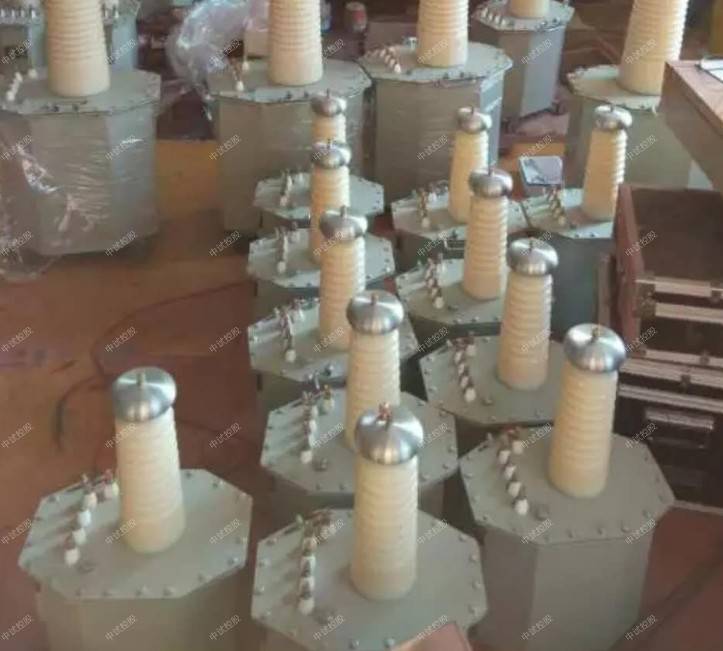

充氣式高壓試驗變壓器

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：10KVA

輸入電壓：AC200V 50Hz

輸入電流：50A

輸出電壓：AC100KV DC140KV

輸出電流：AC100mA DC71.4mA

控制箱參數：

容量:10KVA

輸入電壓:AC220V 50Hz

輸入電流:45.5A

輸出電壓:0～250V

輸出電流:0～50A

變壓器短路試驗

通過對變壓器的短路試驗可以求得變壓器的負載損耗Pk和短路阻抗Zk，中試控股變壓器的短路阻抗是指在額定頻率和參考溫度下，一對繞組中、某一繞組的端子之間的等效串聯阻抗Zk=Rk+jXk。由于它的值除計算之外，還要通過負載試驗來確定，所以習慣上又把它稱為短路電壓或阻抗電壓。阻抗一般使用百分比來表示[2]，即uz=（Uz/U1n）*100%。短路試驗可以再任何一側進行，但由于試驗過程電流過大，可達到額定電流，而鎖甲電壓Uk很低，因而通常將高壓線圈接至電源，而將低壓線圈直接短路。

微型電流互感器也有人稱之為“儀用電流互感器”。（“中試控股儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

充氣式高壓試驗變壓器在工頻耐壓試驗中可能產生的過電壓有哪些？如何防止

對這個問題可以從穩態過程及過渡過程兩個方面來分析。

從穩態方面來看，一般被試品均多為電容性負荷，負荷的電容性電流經變壓器和調壓器的漏抗，在漏抗上造成的壓降，使得被試品上的試驗電壓高于電源電壓，即所謂容升現象?？朔@種現象的方法是在高壓側直接測量電壓。

繞組直流電阻檢測

直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，接頭接觸不良，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。檢測的環境溫度為25度，記錄每次的數據，如果檢測數據表明，繞組直流電阻的阻值明顯較少，誤差超過了限定值，直流電阻的阻值減小，一般是由于匝間短路導致的。

充氣式高壓試驗變壓器相關的數據規定是說乙炔的體積分數要小于5×10-6，氫氣的體積分數標準值為150×10-6，如果超出此數值，中試控股可以初步判定是因為變壓器內部的放電現象造成的。兩種氣體的超標，使得保護裝置發出了保護動作信號，在對變壓器進行輕瓦斯試驗，試驗表明動作信號準確，中試控股進一步驗證了短路故障是因為變壓器的內部放電導致的。
