DFVF3000-10036電纜諧振耐壓儀

中試控股技術博士為您解答：變壓器感應耐壓試驗裝置最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，還能用于其它需要使用變頻電源的場合

（一體機）用途
 變壓器和互感器的感應耐壓試驗是保證質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
DFVF3000-10036電纜諧振耐壓儀 電子式多倍頻發生器是為滿足上述要求而設計；，變壓器感應耐壓試驗裝置中試控股經過廣大使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置

88指設備能輸出的最大額定容量，單位為kVA

 44指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：44KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗2KM；

42kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》                GB50150-2006

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共2臺）：22kV/2A

 額定工作電壓：22kV

額定工作電流：2A

額定電感量：45H

連續工作時間：60min

重量：52kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：8kVA

輸入電壓：250V

輸出電壓：2KV/ 4kV;用于10kV交流耐壓試驗;

重量：50kg

4.電容分壓器一臺：TRF-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV/2800pF

   ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置重量：10kg

1、10kV電纜 300mm2 長度不大于1km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   22kV/2A電抗器1臺

 2，10kV開關等，試驗電壓為42kV，中試控股試驗頻率為30Hz～300Hz.   22kV電抗器2臺串聯

3，10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.  22kV/2A電抗器2臺并聯

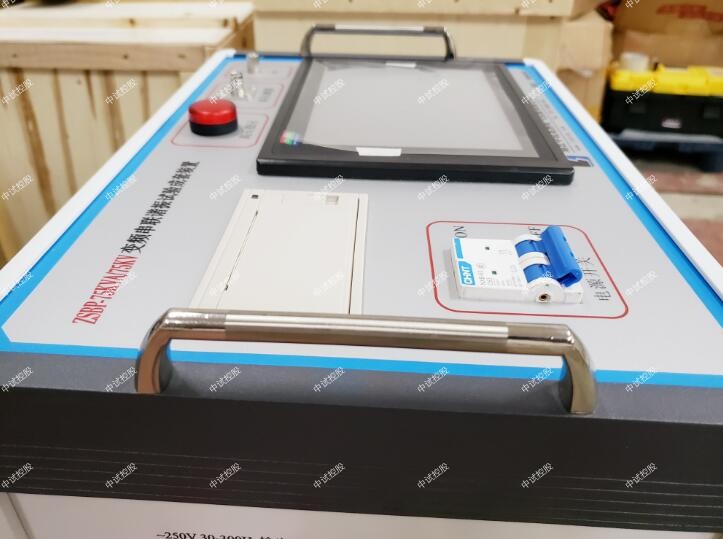

1、技術參數

?   輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，試驗程序分為5段，ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置系統自動按設置的程序完成試驗過程。

?   耐壓時自動電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

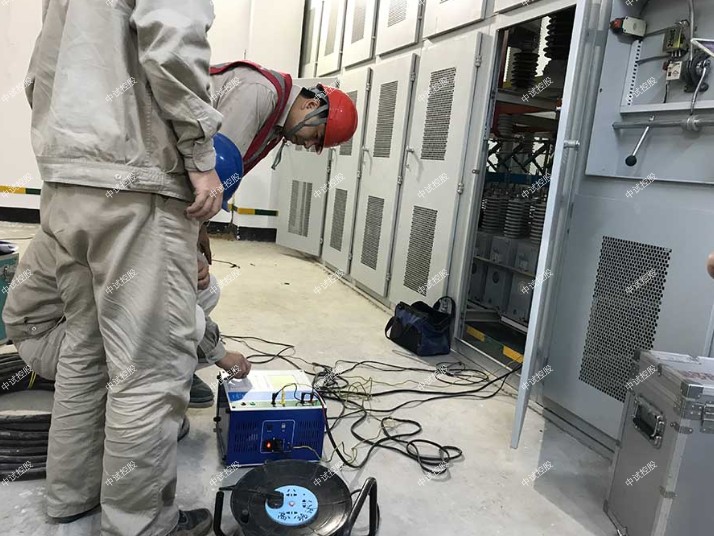

DFVF3000-10036電纜諧振耐壓儀10KV風電站變電站預防性試驗方案

本技術文件為工程電氣調試方案，中試控股主要任務是在電氣設備安裝工作結束后，按照有關規范、規范調試操作、保證試驗結果的準確性，調查及檢驗安裝質量及設備質量是否符合要求，并得出是否適宜投入運行的結論，為設備運行、檢修依據。共分編制說明、編制依據、工程概況、施工準備、電氣調試基本工序、主要調試方法和技術措施、中試控股施工資源配置計劃、施工進度計劃、質量保證措施和施工HSE保證措施十個部分編輯。

2. 編制依據

 中試控股10KV風電站變電站預防性試驗方案是根據DL/T848.2-2004行業標準而設計的;

3、工程概況

3.1 35KV電力調試方案基本概括

本工程為xxx安裝工程，由xxx組成，其中xxx及xxx組成。

本工程設高、低壓配電室，其6kV高壓電源為雙回路，引自xxx變電所。變電所電氣主接線為6KV單母線分段接線，采用設母聯自投裝置。其中低壓電源經二臺800KVA變壓器和二臺1000KVA變壓器引自本配電室高壓系統。

本工程共有高壓配電柜16臺，低壓配電柜40臺，其它箱柜為8臺，電機75臺，其中低壓100kW及以上電機4臺。中試控股電機為就地或控制室控制，除變頻電機外其它電機均采用直接起動方式。

本工程電氣接地系統采用TN-S系統，變壓器中性點直接接地。為防雷電感應和防靜電感應，所有電氣設備在正常情況下不帶電的金屬外殼和構件、避雷設施、可能產生靜電危害的設備及管道、構架均需接地。防雷接地、防靜電接地和安全接地均相連，構成全接地網，沖擊接地電阻值不大于4歐姆。

3.2主要實物工程量

4、施工準備

4.1組織準備

電氣安裝組織結構

4.2技術準備

  4.3人員資質

5、電氣調試基本工序

   5.1電機調試工序：

5.2變壓器調試工序：

5.3開關柜調試工序：

5.4電力電纜調試工序：

5.5電壓互感器調試工序：先低壓試驗后高壓試驗。

5.6電流互感器調試工序：先低壓試驗后高壓試驗。

6、主要調試方法及技術措施

6.1變壓器調試：

待變壓器安裝就位后就可以進行變壓器試驗。

6.1.1測量變壓器繞組連同套管一起的絕緣電阻及吸收比。

a) 中試控股技術博士為您解答：測試方法：

    測量繞組絕緣電阻時，應依次測量各繞組對地和其他繞組間絕緣電阻值。中試控股被測繞組各引出端應短路，其他各非被測繞組應短路接地。

   b) 試驗步驟：

   測量并記錄環境溫度和濕度，中試控股并記錄變壓器頂層油溫平均值作為 繞組絕緣溫度；

   測量前應將被測繞組短路接地，將所有繞組充分放電；

   各非被測繞組短路接地，被測繞組各引出端短路，測量記錄15s、60s、600s的絕緣電阻值；

   關閉兆歐表，被測繞組回路對地放電；

   測量其他繞組。
