諧振耐壓儀600MW及以下發電機相電容0.1-0.25uF

中試控股技術博士為您解答：電力調試方案變壓器耐壓試驗：

a) 測量方法：

    使用高電壓試驗變壓器及調壓器進行試驗；

    根據相關規范及規定值確定高試驗電壓為21 KV；

    確認變壓器絕緣油充足，各相繞組均浸入絕緣油中；

    試驗前應進行絕緣電阻、吸收比等試驗，并且各項試驗結果合格后再進行本項試驗。

b) 試驗步驟：

    調壓器及升壓高壓試驗變壓器正確接線，將高壓引線接至被試驗變壓器的高壓繞組；

    從零開始升壓，升壓速度保持緩慢均勻，直到試驗電壓并維持1min；

    將電壓降至零，切斷電源。對被測繞組進行充分放電。

c) 試驗結果判斷依據：

 試驗過程中無異常情況發生及試驗后絕緣電阻無明顯變化為合格。

d) 注意事項：

    諧振耐壓儀600MW及以下發電機相電容0.1-0.25uF注意成品保護，確認變壓器絕緣油充足，各相繞組均浸入絕緣油中；

    耐壓試驗開始前，變壓器四周應繞安全警示帶，并懸掛安全警告指示牌如“高壓危險”等必要的安全措施

    負責升壓的人要隨時注意周圍的情況，發現異常情況應立刻切斷電源停止試驗，查明原因并排除后方可繼續試驗；

    試驗步驟布置緊湊，高壓連接線，接地線應牢固可靠；

    諧振耐壓儀600MW及以下發電機相電容0.1-0.25uF在試驗過程中，如果發現電壓表指針擺動大，電流表指示急劇增加，有絕緣燒焦氣味，冒煙或發出響聲等異常情況，應立刻降低電壓，切斷電源，被測試繞組充分接地放電后再進行檢查。

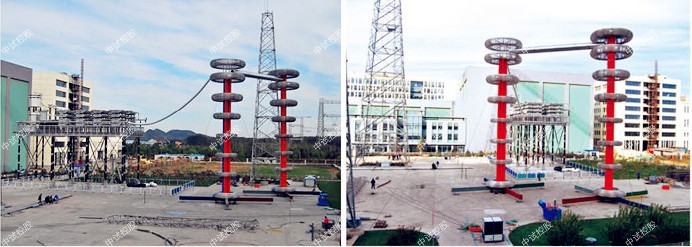

ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

22指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：30KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置設備主要配置及中試控股技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.   高壓諧振電抗器（共3臺）：44KVA/22KV

額定工作電壓：22kV

額定工作電流：2A

額定電感量：50H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：38kg

3.   激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-30kV純電容式

   自身電容量：6600pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:30kV

   ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置重量：10kg

1. 10kV/300mm2的電纜，長度 3km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

6.1.5中試控股技術博士為您解答：絕緣油試驗：

   絕緣油只做電氣強度試驗。采用潔凈取油杯取油，采用升壓變壓器給電極升壓，測量五次變壓器油被擊穿時的電壓。其值不應低于25KV。

6.2開關柜儀表校驗和本體調試：

6.2.1開關柜儀表校驗

 開關柜儀表應在安裝就位以后、投運以前進行校驗。

l進行基本誤差校驗時，所采用的標準設備，其整套裝置的線性誤差宜  小于被檢儀表的等級值的1/5，低要求為1/3。

l測量的儀表誤差應在儀表誤差范圍內，并貼上標準調校合格證，并注 明調校日期。不合格的儀表做好記錄并告知甲方更換。

6.2.2高壓開關柜內電流互感器、電壓互感器等調試測定：

6.2.2.1電壓互感器的調試：

    a) 繞組直流電阻測量：

      采用微歐計直接測量，測量值比較無明顯的差別。

    b) 繞組絕緣電阻測量：

      用2500V絕緣搖表測量一次繞組與二次繞組間及外殼、二次繞組間及外殼的絕緣電阻，其值不宜低于1000 MΩ。

    c) 鐵芯夾緊螺栓絕緣電阻測量：

      用2500V絕緣搖表測量鐵芯夾緊螺栓絕緣電阻，其值應不小于10 MΩ。

    d) 極性檢查：

  使用儀器：電池、指針式直流毫伏表

   中試控股技術博士為您解答：檢查及判斷方法：

將指針式直流毫伏表的“＋”、“－”輸入端接在待檢二次繞組的端子上，方向必須正確：“＋”端接在“a”，“－”端接在“n”；將電池負極與電壓互感器一次繞組的“N”端相連，從一次繞組“A”端引一根電線，用它在電池正極進行突然連通動作，此時指針式直流毫伏表的指針應隨之擺動，若向正方向擺動則表明被檢二次繞組極性正確。反之則極性不正確。

   注意事項：電池連通時間為2~3s后立即斷開，防止電池放電過量及指針擺動超過量程而撞針。

             e) 變比檢查：

  使用儀器設備：調壓器、交流電壓表（1級以上）、交流毫伏表（1級以上）

  檢查方法：待檢電壓互感器一次及所有二次繞組均開路，將調壓器輸出接至一次繞組端子，緩慢升壓，同時用交流電壓表測量所加一次繞組的電壓U1、用交流毫伏表測量二次繞組的感應電壓U2，計算U1/U2的值，判斷是否與銘牌上該繞組的額定電壓比（U1n/U2n）相符。

            f) 空載電流測量：

 使用儀器設備：調壓器、交流電壓表（1級以上）、交流電流表（1級以上）、測量用電流互感器（0.2級以上）。

  試驗方法：

各二次繞組n端單端接地，一次繞組N端單端接地。將調壓器的電壓輸出端接至二次繞組，在此接入測量用電壓表、電流表。緩慢升壓，當電壓升至該二次繞組額定電壓時讀出并記錄電壓、電流值。中試控股繼續升壓至1.3Um/1.73下，迅速讀出并記錄電壓、電流值并降壓，斷開電源。

 結果判定：在額定電壓下的空載電流比較，應無明顯差異。在高限電壓1.3Um/1.73下，空載電流不應大于大允許電流。
