高壓變壓器測試裝置

中試控股技術博士為您解答：當電氣設備的額定電壓與實際使用的額定工作電壓不同時，應按下列規定確定試驗電壓的標準：

1 采用額定電壓較高的電氣設備在于加強絕緣時，應按照設備額定電壓的試驗標準進行；

2 采用較高電壓等級的電氣設備在于滿足通用性及機械強度的要求時，可以按照設備實際使用的額定工作電壓的試驗標準進行；

3 采用較高電壓等級的電氣設備在于滿足高海拔地區要求時，應在安裝地點按實際使用的額定工作電壓的試驗標準進行。

ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置

405指設備能輸出的最大額定容量，單位為kVA

 200指設備能輸出的電壓等級，單位為kV；

（二）ZSBP變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：200KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV變壓器交流耐壓試驗；

109kV-滿足110kV電纜交流耐壓試驗；

165kV-滿足110kV變壓器交流耐壓試驗

184kV-滿足110KvGIS交流耐壓試驗

2．中試控股輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 380V/220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．中試控股裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：25kVA；

輸入電壓：三相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：28kg

2.高壓諧振電抗器（共6臺）：67.5KVA/33.75KV

額定工作電壓：33.75kV

額定工作電流：2A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：68kg

3.激勵變：1臺

額定容量：25kVA

輸入電壓：500V

輸出電壓：，2kV ，4kV   8kV，

重量：100kg

4.電容分壓器一臺： FRC-200kV純電容式

   自身電容量：1500pF

   工作頻率：30～300Hz

分壓比： 2000:1

   不確定度：1.5%

   額定電壓:200kV

   重量：25kg

1、滿足110KV及以下GIS,開關，刀閘，母線（容量不限）的交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

2、滿足300mm2,10kV 電纜交流耐壓試驗，長度4km，電容≤1.48uF,試驗頻率30~300Hz,試驗電壓U≤22kV。試驗時間：5分鐘

ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置技術參數

?   輸入電源:

電壓： 380V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

試驗時，應注意環境溫度的影響，對油浸式變壓器、電抗器及消弧線圈，應以被試物上層油溫作為測試溫度。為了與標準中關于低壓電器的有關規定及現行標準《三相異步電動機試驗方法》GB1032中的有關規定盡量協調致,將電壓等級分為5檔,即100V以下、500V以下至100V,

300V以下至500V,10000V以下至3000V和10000V及以上,使規定范圍更為嚴密。

倒相法、三相電流測試法等抗干擾措施在理論上可以消除外界工頻干擾的影響，但長期實踐經驗表明，其效果并不理想，測量數據的復現性差，難以得到滿意的測量結果。

究其原因，此類抗干擾措施的假設前提條件是：外界干擾是純正的工頻信號，且在測試期間保持穩定不變。顯然，實際系統情況并非如此。因此，測量誤差主因往往難以判定。

總之，由于工頻電流法的試驗電流的頻率與外界工頻干擾的頻率相同，同頻率的外界工頻干擾信號難以被剔除，再加上干擾信號中的諧波、高頻和直流等成分的影響，必然導致測量結果出現誤差。

測量絕緣電阻時，采用兆歐表的電壓等級，在本標準未作規定時，應按下列規定執行：

1 100V以下的電氣設備或回路，采用250V 50MΩ及以上兆歐表；

2 500V以下至100V的電氣設備或回路，采用500V100MΩ及以上兆歐表；

3 3000V以下至500V的電氣設備或回路，采用1000V2000MΩ及以上兆歐表；

4 10000V以下至3000V的電氣設備或回路，采用2500V10000MΩ及以上兆歐表；

5 10000V及以上的電氣設備或回路，采用2500V或5000V10000MΩ及以上兆歐表；

6 用于極化指數測量時，兆歐表短路電流不應低于2mA。

高壓變壓器測試裝置試驗過程

試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣，尤其對局部更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格后，才可進行工頻交流耐壓試驗。

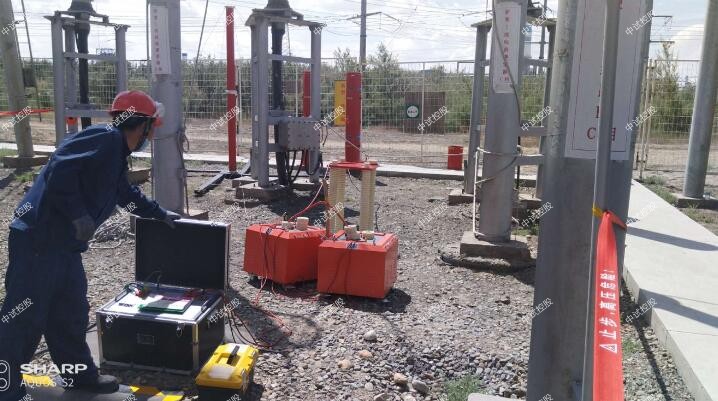

中試控股電氣設備絕緣耐受工頻電壓作用能力的試驗。試驗時，按規定將被試品接入試驗回路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1min，然后迅速、均勻地降壓到零。在規定的時間內，被試品絕緣未發生擊穿或表面閃絡，則認為通過了該項試驗。

中試控股工頻電流法是傳統方法，在的接地網測量項目，由于外界工頻電磁干擾并不是特別強，再加上工程條件下電力系統中沿用了數十年，而且至今仍在使用，特別是對于變電站或發電的布線工作比較容易實施（例如采用反向布線和夾角布線）。但對于運行中的變電站，采用工頻電流法測量接地網過程中的誤差問題就顯得格外突出，主要原因是：外界工頻電磁場以及地中零序性質的電流等所產生效果與工頻試驗電流所產生效果相比，已經達到無法忽視的程度。例如，實際現場中，即使在試驗電流為零的情況下，較長的電壓線上外界干擾電壓（工頻為主要成分）已經達到數伏，假若地網接地電阻為0.2歐姆的話，20A信號試驗電流所產生的信號電壓降也僅4V。

高壓變壓器測試裝置按鍵說明

RS232：RS232是與計算機相連的串口通信接口，是選配接口，本裝置沒有配置這個接口。

LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可以通過LCD對比度調節背光到適合亮度。

液晶： 320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。

中試控股分壓器接口：這個接口是為分壓器外接設置用的，輸入電壓型號是100V，是選配接口，本裝置沒有配置這個接口。

打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。
