高壓變壓器測試設備

中試控股技術博士為您解答：在實際應用中，變頻諧振和工頻諧振的主要區別有以下幾點：

1）電抗器（L）和被試品電容（C）組成的變頻諧振都有一個固定的諧振頻率（F），即諧振頻率F=1/(2π√L?C)，當試驗頻率等于這個頻率時，該電路發生諧振。利用勵磁變壓器激發變頻諧振回路，調節變頻電源的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。在電抗器的選擇上，變頻諧振的采用的電抗器，一般為固定式，并分為多節；試驗時根據不同電抗器的串、并聯達到要求的電感值；或可采用固定式電抗器和可調電抗器結合的方式；

1）高壓變壓器測試設備試驗之前，核對圖紙和接線，確認所試回路與運行回路已無牽連，不會發生串電，應該斷開的各連線接點均已斷開或已采取措施。
（2）試驗之前，應通知值班負責人和有關人員，停止被試回路上的其它工作，中試控股并對可能進入試驗范圍的各側門道派人現場看
（3）進行二次回路試驗若需拆除互感器的保安接地點、二次工作接地和其它連線時，應逐一記錄清楚，以防工作完畢恢復時發生遺漏、錯接而造成二次設備性能改變以及出現隱蔽性
（4）電壓互感器二次回路通電試驗應先檢查一、二次刀閘、熔斷器確已斷開，避免反充電或使其它回路設備帶電釀成問題

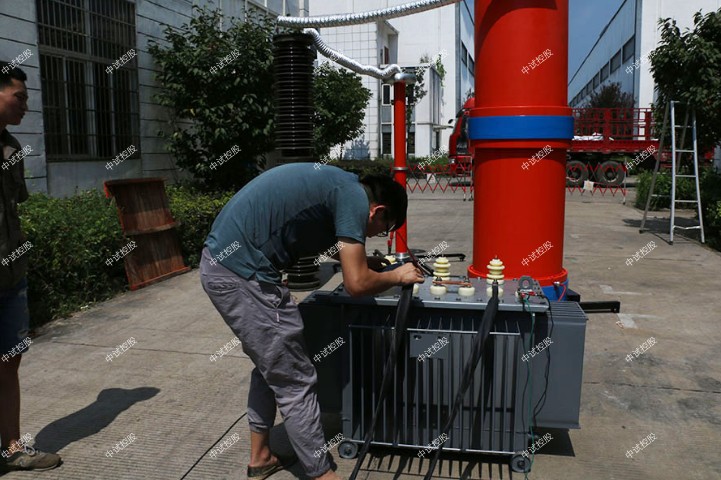

ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置

技術方案

適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗

4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。

一、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置中試控股系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  108KVA；

  3、輸出電壓：     80KV，

  4、輸出電流：    1.5A，  3A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  三、系統配置及具體參數

1、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置變頻控制電源10KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；4KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    55Kg ;

3、高壓電抗器 DK-54/36        2臺

a) 額定容量：   54KVA

b) 額定電壓：  36KV

c) 額定電流：  1.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-80/0.006                1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

中試控股技術博士為您解答：單機可對互感器誤差進行計量，無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

高壓變壓器測試設備在測量參數之前，要記錄線路的線路名稱、電壓等級、線路長度、塔型、線型、截面等有關設計數據，并根據這些數據和現場條件試驗方案。

?  伏安特性測試電壓范圍寬，可達60kV，滿足220kV以上CT的伏安特性測試，在TPY類暫態CT的測試方面，更是唯一的選擇；傳統的互感器測試儀輸出電壓無法滿足要求（高2500V）。
?  單機可對互感器誤差進行計量，無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
?  儀器輕便、安全，采用變頻法之后，沒有大電流、高電壓輸出，試驗更安全， ?  接線簡單，選擇試驗類型后，儀器自動給出對應的接線圖，接線錯誤時，設備自動提示；

高頻傳輸線路參數測試儀的主要特點：準確測量正序電容、零序電容、正序阻抗、零序阻抗等參數。
