中試控股技術研究院魯工為您講解：感應倍頻耐壓試驗儀（源頭大廠）

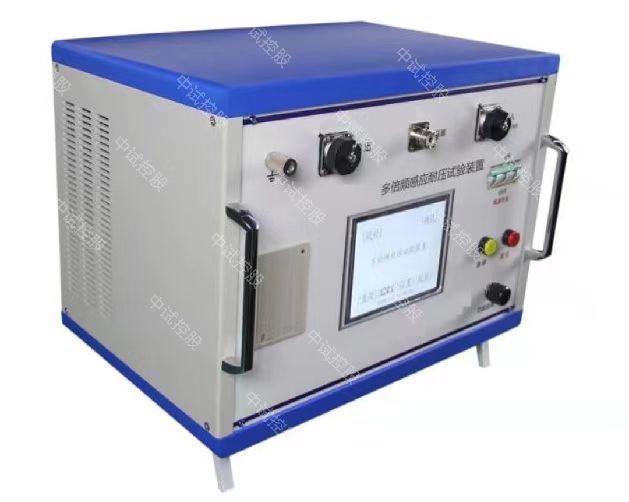

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置

觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出
步長可以實時調節，任意選擇1V、2V、5V、10V

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。

多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

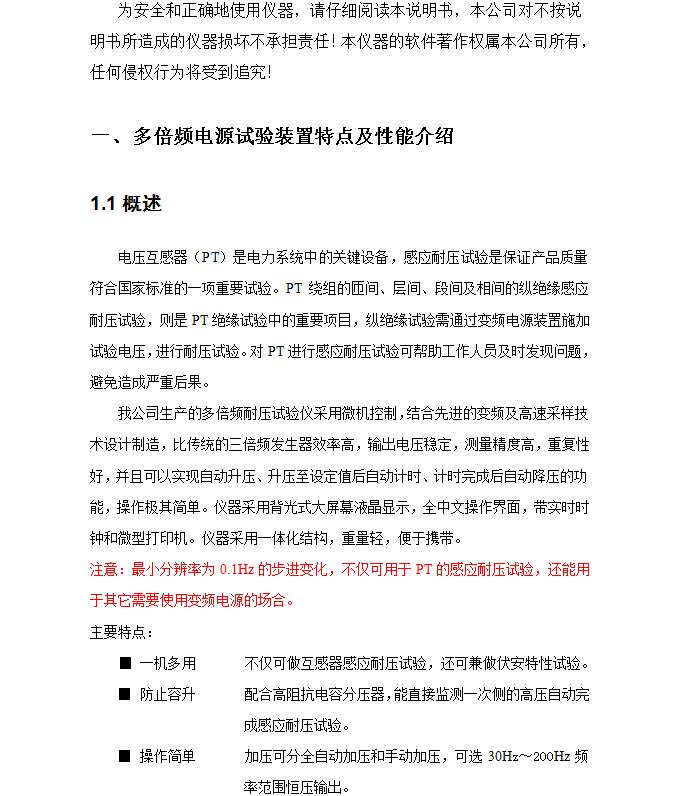

電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響設備的正常運行,甚至會發生十分危險的爆炸現象。

對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的后果。中試高測生產的ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代電力電子技術設計制造，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。

對變壓器進行感應耐壓試驗，一般有兩個目的：一是檢查全絕緣變壓器的縱絕緣（繞組層間、匝間及段間）；二是檢查分級絕緣變壓器主絕緣和縱絕緣（主絕緣指的是繞組對地、相間及不同電壓等級繞組間的絕緣）。

在進行該項試驗時，一般選用三倍頻（或多倍頻）感應耐壓試驗裝置來進行試驗。

但是電力系統運行調試單位一般不配備正弦波的變頻電源，而是利用現場設備組合而成。那么如何組合這些設備，獲取試驗中的倍頻電源，一直困擾試驗人員的一大問題。下面，中試控股技術部結合多年的實戰經驗，為大家總結兩種獲取倍頻電源的方法，僅供大家參考。

利用兩臺電動機組取得倍頻電源

異步倍頻發生器示意圖

Q——啟動器；M1——鼠籠電動機；M2——繞線式電動機；

TR——調壓器 ；T——升壓變壓器（其中C相反接，使三相電壓矢量相加）；

FY——利用變壓器高壓套管電容構成的分壓測量系統

    用一臺三相異步鼠籠電動機，驅動一臺三相轉子為繞線式的異步電動機，如上圖

所示。先啟動鼠籠式電動機M1至額定轉速，然后用與鼠籠式電動機相序相反的三相電

源，經調壓器TR對繞線式異步電動機M1定子勵磁，便在定于中產生與其轉子旋轉方向

相反的旋轉磁場。由于驅動繞線式電動機轉子的速度與旋轉磁場的速度接近，但旋轉方向

相反，于是便在繞線式轉子繞組中感應出兩倍于系統頻率的電壓，其數值大小可由調壓器

調整定子勵磁電壓而定。該電機輸出的倍頻電壓，經升壓后便可作100Hz的兩倍工頻電

源，進行變壓器的感應耐壓試驗。但在起動過程中，必須先啟動鼠籠式電動機，再合上調

壓器，由零逐漸升壓，反之，則可能使聯接靠背輪扭斷。

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供電，功率減半

輸出頻率                  30Hz～200Hz   調節細度0.1 Hz

輸出電壓                  0～400V正弦波

輸出功率                  15KW

最大輸出電壓              400V

最大輸出電流              35A

電壓最小分辨率            0.01V

電流最小分辨率            0.001A

電壓電流精度              ±1%

外形尺寸            570（長）×400（寬）×350（高）

中試控股儀器重量                  約44kg

現在感應耐壓試驗裝置(別稱多倍頻感應耐壓測試儀)也被使用到很多不同的行業之中，并且也發揮著非常重要的作用，因此很多人在購買時也會說感應耐壓試驗裝置被廣泛使用的原因是什么？

它的方式非常簡單，將傳統的耐壓試驗裝置安裝好了之后還需要自動輸入數據，并且也需要對其進行調試才能夠達到一個非常好的使用結果，但是采購的感應耐壓實驗裝置之后就能夠節約很多的時間。

因為它是感應裝置能夠通過自己系統的功能，對所有的數據進行檢測，并且在檢測中也能夠達到一個非常高的標準，讓大家去解決設備的耐壓問題時也能夠找到一個比較好的方法。因為知道了設備的具體問題之后再去參考分析方法的可行性就會比較簡單，所以現在很多的行業在選擇一種耐壓實驗裝置時都會選擇感應耐壓試驗裝置。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

導致繞組變形的原因主要有:



    (1)繞組絕緣和機械結構強度先天不足,繞制工藝粗糙,承受正常容許的短路電流沖擊能力差;



    (2)變壓器出口短路,出口短路形成的巨大的短路沖擊電流產生的電動力使繞組扭曲、變形.變壓器繞組變形檢測正成為一個研究熱點,同時也是一項必須突破的故障診斷技術.根據資料介紹,可以采用頻譜法等來檢測變壓器繞組變形,但目前還沒有形成相應的判斷標準和規范.



    在現有的條件下,對變壓器繞組嚴重變形故障的診斷可以通過變壓器空載試驗、短路試驗及阻抗測量實現.當繞組發生變形時,變壓器內部的磁路結構發生變化,空載電流及損耗、短路損耗及阻抗會發生一定的變化,通過橫向相間比較、縱向歷史數據比較,有可能判斷.  現在隨著電力工業的飛速發展,用戶對電力產品的質量要求也在不斷提高,為了改善電能質量和提高系統穩定性、安全性及根據工業生產的實際需要,變壓器變比日益顯得重要.變壓比是變壓器的重要參數之一,變壓比的變化與變壓器繞組的變化有密切的關系.變壓器變壓比的測量即變壓器電壓比的測量,是為了檢查變壓器的每一繞組的匝數是否符合設計與運行要求,因此也叫匝數比試驗.

 ?

    中試控股電力講解變壓器的高壓與低壓額定電壓比往往為分數(或以小數表示)值,因此不得不采取四舍五入的辦法取整數匝.這樣就不可避免的使電壓比與匝數比之間產生微小偏差.生產過程中必須控制這一誤差,使之在允許范圍內,生產過程中需對變壓比進行測試.



    同時,變壓器繞組是變壓器傳輸、變換電能的核心部件,它構成了變壓器輸入、輸出電能的電氣回路.變壓器繞組的可靠程度是決定變壓器能否長期安全運行的基本要素.例如在電力系統中,通常采用兩臺變壓器并列運行,則要求兩臺變壓器相位相同,兩臺變壓器之間相位差不能超過0.5%.否則,兩變壓器間將產生較大的環流,變壓器損耗增加,易導致故障產生,如繞組短路或斷路、繞組擊穿或燒毀、繞組變形等.



    中試控股電力講解這些故障都會影響變壓器繞組的可靠性.變壓比參數的惡化可以反映變壓器的一些故障,進行變壓器變壓比測試能夠檢測出繞組匝間短路、繞組斷路、繞組擊穿和燒毀等故障,并且方法簡單,故變壓器在投入運行前或出現故障后需檢測變壓比以判斷變壓器是否能正常工作.



    并且,在變壓器裝配過程中進行變壓器變壓比測試能夠發現一些裝配問題.例如,測量變壓比可以檢查線圈匝數是否正確、分接頭焊接質量,查明線圈短路、斷路,分接頭開關的故障和錯誤,也可查明分接開關手柄位置與箱內分接開關對應情況,查出分接引線裝配問題.在裝備過程、安裝前及進行大修后需要對電力變壓器的主接線、分接頭的變壓比進行測定以確保變壓器的電氣和機械性能達到國家規定標準和設計要求. 中試控股生產GTB系列干式試驗變壓器為單相變壓器,用工頻220V或380V電源接入控制箱(臺),經控制箱(臺)內自耦調壓器調節至0-200V或0-400V電壓輸出至GTB干式試驗變壓器的初組繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓.在作直流耐壓及泄漏電流測試時,只要把高壓硅堆旋裝在高壓輸出端,即可取得直流高壓,其幅值是工頻高壓值的1.4倍.
