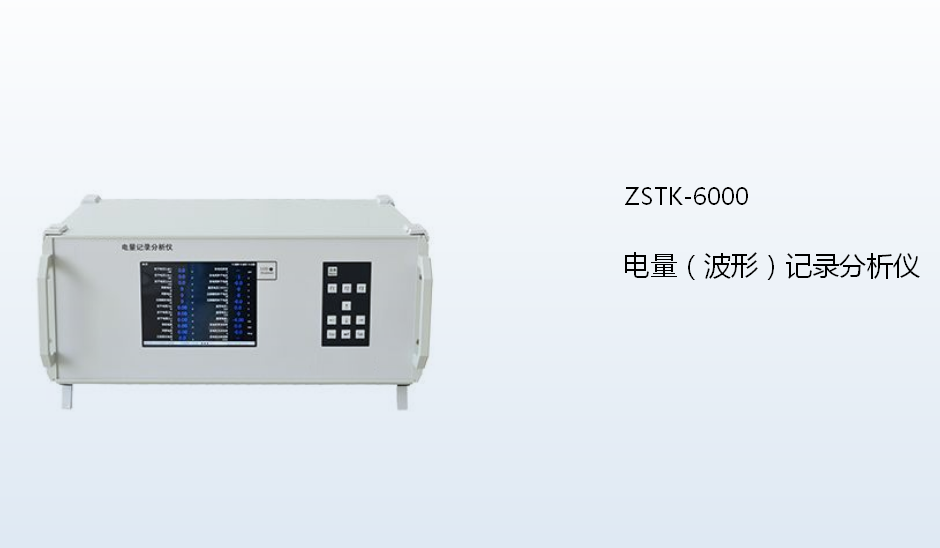

ZSTK-6018電量波形記錄分析儀:18模擬通道數,16開關通道數 / ZSTK-6024電量波形記錄分析儀:24路模擬通道數,16開關通道數
1、ZSTK-6000電量(波形)記錄分析儀是以DSP、嵌入式操作系統為核心,采用三層體系結構,實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。
2、基于DSP的先進數據處理能力,錄波儀實現全數字模擬信號濾波,可以根據用戶需要,靈活地采用不同的采樣頻率,最高為100K/S,可用于暫態電氣信號的錄制分析。
3、采用先進工控內核,結合嵌入式操作系統,高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。
4、提供上位機軟件包,可安裝于基于Windows操作系統的計算機, 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接,實現遠程控制、數據共享、電氣試驗等功能。
5、故障錄波:按用戶預先定義的故障判據,電量記錄分析儀實時監測被測信號,并在出現故障時,啟動波形錄制,同時通知上位機,錄制的數據保存在永久存儲器上,掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測,用于故障診斷、排除故障。
6、實時監測:電量記錄分析儀接入了16路開關量、24路模擬量。電量記錄分析儀實時計算模擬量有效值,計算量值(頻率、有功、無功、零序、負序等),并可實時計算諧波(同時計算3路,最高21次)、矢量圖(最多4組,每組最多包括6個模擬量)。所有以上數據,包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。
7、3天歷史曲線:電量記錄分析儀可以以每秒一點的頻率,記錄16路開關量和8個模擬量(任選、包括計算量),總計3天,循環記錄,用以描述被測信號的長期趨勢。錄制的數據掉電不失。
8、發電機總啟動電氣試驗:電量記錄分析儀可以方便實現任意二組參量的X-Y特性試驗,可做曲線擬合。也可以替代振子示波器,錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等,以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。電量記錄分析儀進行電氣試驗,可提高試驗效率、測量精度和數據處理能力,實現電氣試驗的自動化。
9、可用于電力系統或其他行業的關鍵設備的在線監測;也可作為便攜式儀器,用于各種工業設備的故障的監錄、分析;或利用其數據處理計算能力,作為數據源,向其他系統提供實時數據。
便攜式電量記錄分析儀、發電機啟動試驗系統參數綜合測試儀、發電機綜合特性測試儀
1、電氣隔離18路模擬量、16路開關量同步采樣:輸入信號處理通道全部采用電氣隔離,隔離耐壓3000VDC。
2、靈活的采樣頻率:
ZSTK-6000電量(波形)記錄分析儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率,以滿足不同應用需要。最高采樣頻率為100K/s(2路模擬通道、16路開關通道),當18路模擬量、16路開關量全部打開時,ZSTK-6000電量(波形)記錄分析儀的采樣頻率為10K/s。
3、實時有效值計算:錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。
4、實時派生量計算:用戶可以定義最多達24個派生量,包括頻率、有功、無功等多個類型。ZSTK-6000電量(波形)記錄分析儀進行無延遲的派生量計算。
5、對接入通道、派生量實時監視,多種故障啟動方式:在任何運行狀態下,錄波儀都根據用戶設置的啟動量、啟動方式、啟動值,實時監視接入量,一旦滿足啟動判據,即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機(PC機),錄波儀即時通知上位機。
6、發電機總啟動電氣試驗功能:連接PC機,錄波儀可以進行發電機總啟動電氣試驗,包括發電機、勵磁機的短路、空載試驗,勵磁調節器特性試驗等。
7、實時監測:實時諧波分析、實時波形顯示、矢量圖畫面。
8、6.4"TTF顯示屏:分辨率為640*480
9、串行口通訊RS-232C:可以定制為半雙工時序,可通過RS232/485轉換器接入RS-485總線。
10、10/100Mbps局域網接口:錄波儀具備1個局域網接口,可以直接連接PC機,也可接入局域網。
11、PC軟件:PC軟件運行于Windows平臺,通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。
一、24路同步采樣模擬通道
型號
第1通道
第2通道
第3通道
PMRC1001
AC150V
AC150V
AC150V
PMRC1002
AC10A
AC10A
AC10A
PMRC1003
DC±2000V
DC±500V
DC±100mV
PMRC1004
DC±10V
DC±10V
DC±10V
PMRC1005
DC4-20mA
DC4-20mA
DC4-20mA
PMRC1006
AC150V
AC150V
AC500V
PMRC1007
AC10A
AC10A
AC100A 電流鉗
PMRC1008
AC500V
AC500V
AC500V
PMRC1009
AC100A 電流鉗
AC100A 電流鉗
AC100A 電流鉗
PMRC1010
AC10A 電流鉗
AC10A 電流鉗
AC10A 電流鉗
PMRC1011
轉速信號(1:1/1:60)
DC±2000V
DC±100mV
PMRC1012
轉速信號(1:1/1:60)
DC±100V
DC4-20mA
PMRC1013
DC±100V
DC±100V
DC±100V
信號類型
輸入阻抗
AC150V
> 80kΩ
AC500V
> 300kΩ
AC10A
< 0.05Ω
DC±2000V
> 2.0MΩ
DC±500V
> 500kΩ
DC±100V
> 100kΩ
DC100mV
> 8kΩ
轉速信號(1:1/1:60)
> 300kΩ(50Hz)
DC±10V
> 15kΩ
DC4-20mA
120Ω
類型
準確度
備注
頻率
±0.02Hz
有功功率
0.5%
cosφ1.0–0.5 電壓>50% 電流>10%
無功功率
0.5%
sinφ1.0–0.5 電壓>50% 電流>10%
功率因數
1.0%
正序
1.0%
負序
1.0%
零序
1.0%
兩相負序
1.0%
相角差
±0.3°
實測功角
±0.3°
兩矢量差
0.5%
兩矢量和
0.5%
線路功角
±0.3°
交流阻抗
0.5%
同期壓差
1.0%
計算功角
±1.5°
標量和
由引用參量決定
標量差
由引用參量決定
一次函數
由引用參量決定
模擬通道數
開關通道數
最高采樣頻率
24
16
10K/s
10
16
20K/s
4
16
50K/s
2
16
100K/s
1、模擬通道A/D分辨率:16位
2、有效值準確度:0.2%
3、裝有6個模擬信號處理模塊,每個模塊由3路模擬通道組成
模塊種類:
輸入特性:
6個模塊的種類配置、量程,可根據用戶要求調整,或可根據用戶要求提供其他種類模塊。
二、16路同步采樣開關量通道
標配為外接無源節點,通道內部輸出+24V。可根據用戶要求配置為各種電壓范圍的有源節點。
三、24路實時派生量
最多可設置24路派生量,各類型的準確度如下表所示。派生量的具體種類、算法請參見“3.4 派生量”。
四、同步采樣頻率
采樣通道數與最高可選采樣頻率的關系如下:
五、故障啟動方式:模擬量:突變、過量、欠量,開關量:變位(閉合、斷開)
六、故障記錄容量:1GB
七、通訊:串行口:1個RS-232C端口,最大通訊波特率115200bps。使用專用串口通訊電纜(5芯),網絡:1個10/100Mbps 802.3u接口
八、顯示屏: 6.4” 262144色TTF顯示屏,分辨率:640×480
九、機箱尺寸:448 (寬) ×178(高)×318(深)
十、重量:14kG(含鋁合金包裝箱)
十一、工作電源:AC220V±15% 50Hz±0.5Hz;DC220V±15%

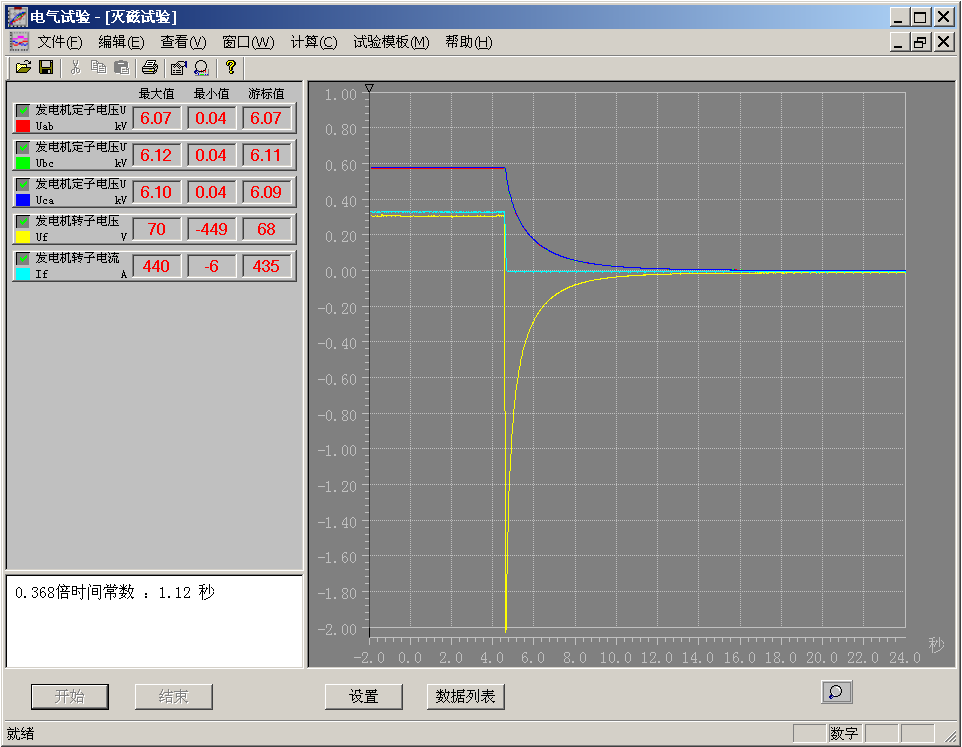

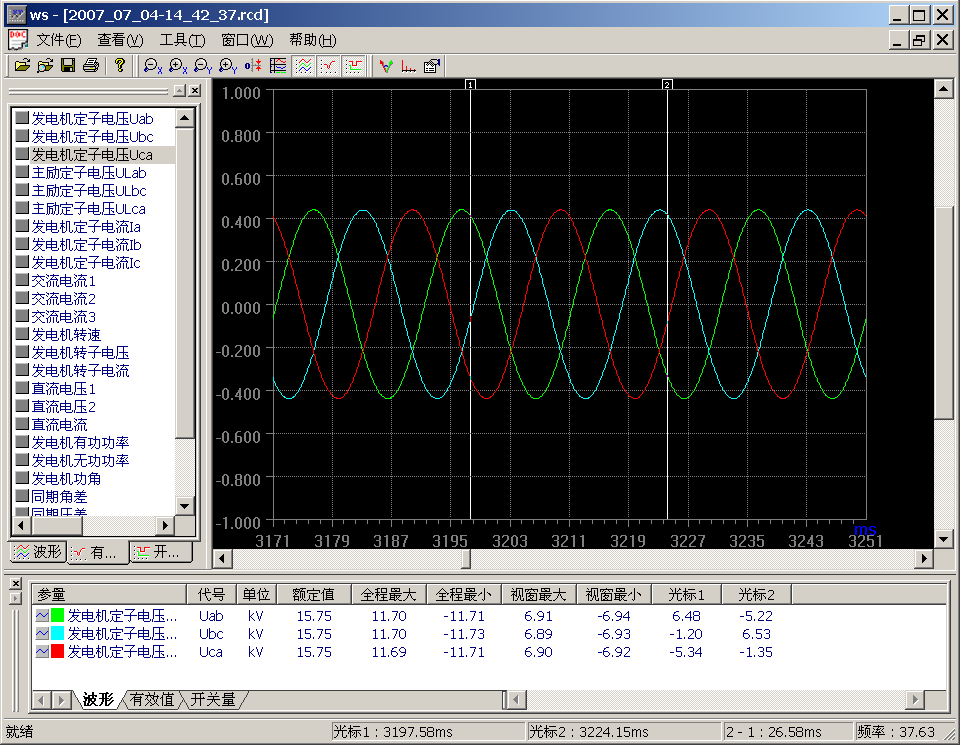

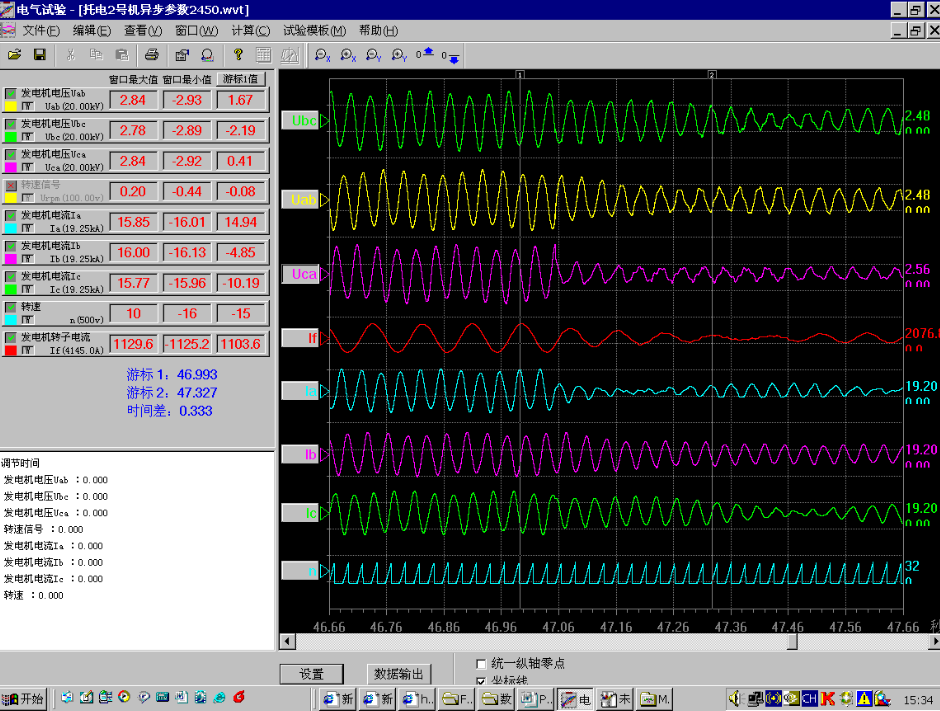

波形分析畫面
波形類試驗畫面

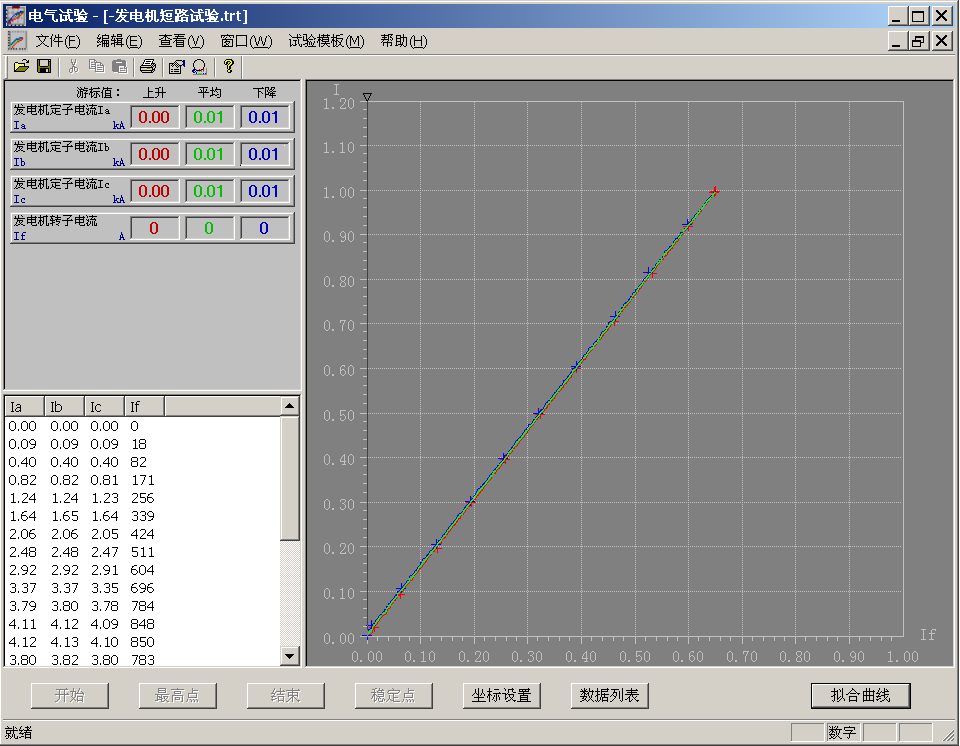

發電機短路試驗畫面

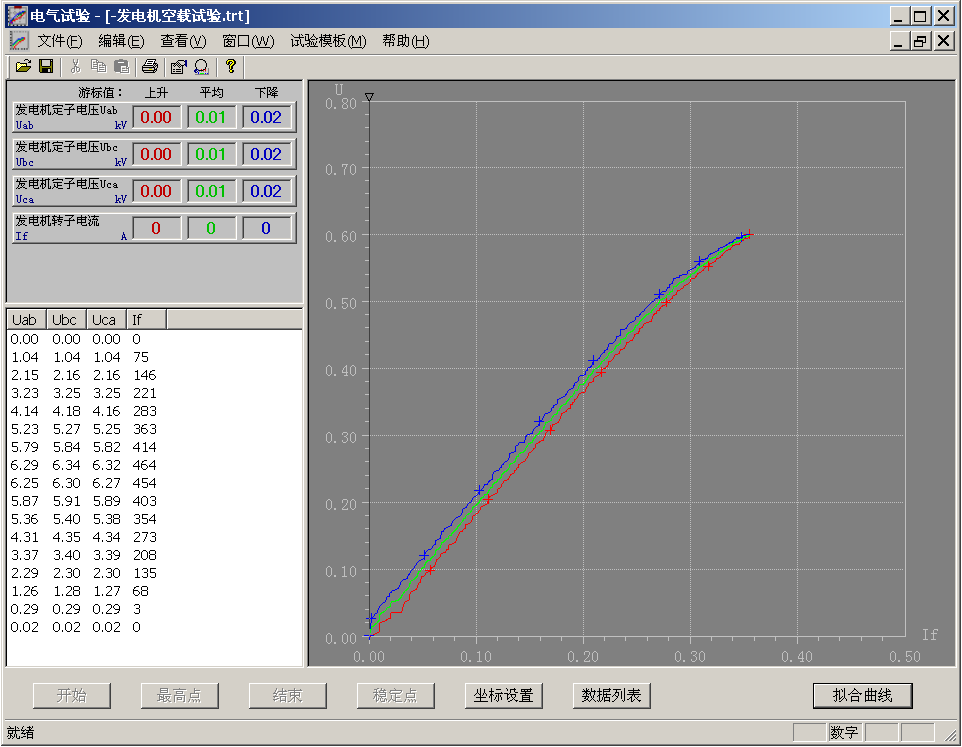

發電機空載試驗畫面
勵磁試驗畫面

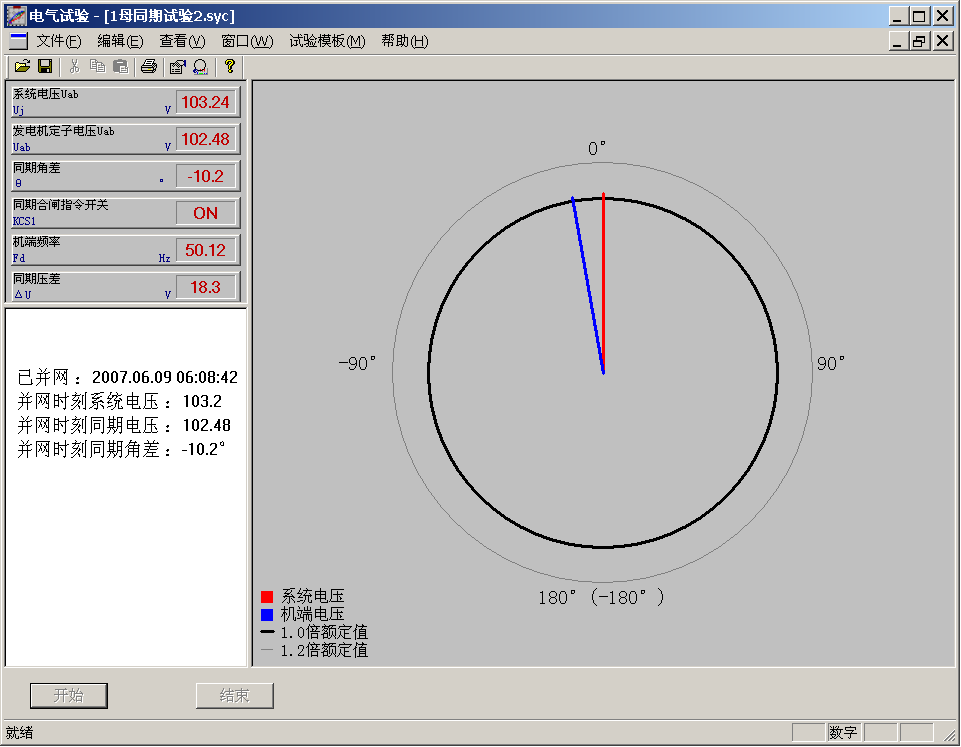

同期試驗畫面

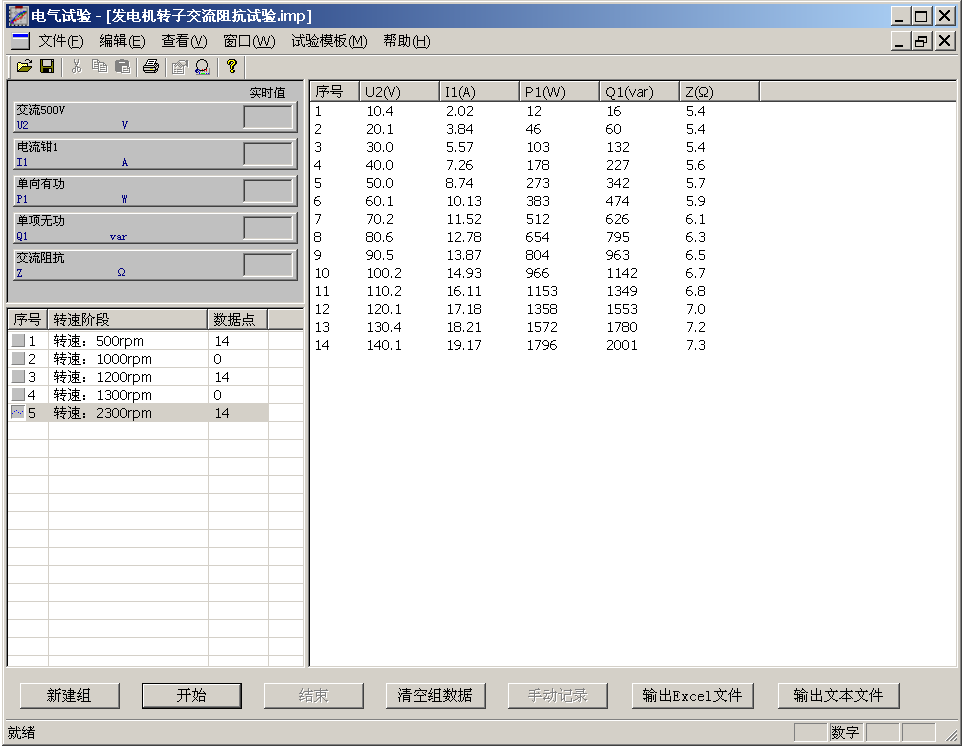

轉子交流阻抗試驗畫面
