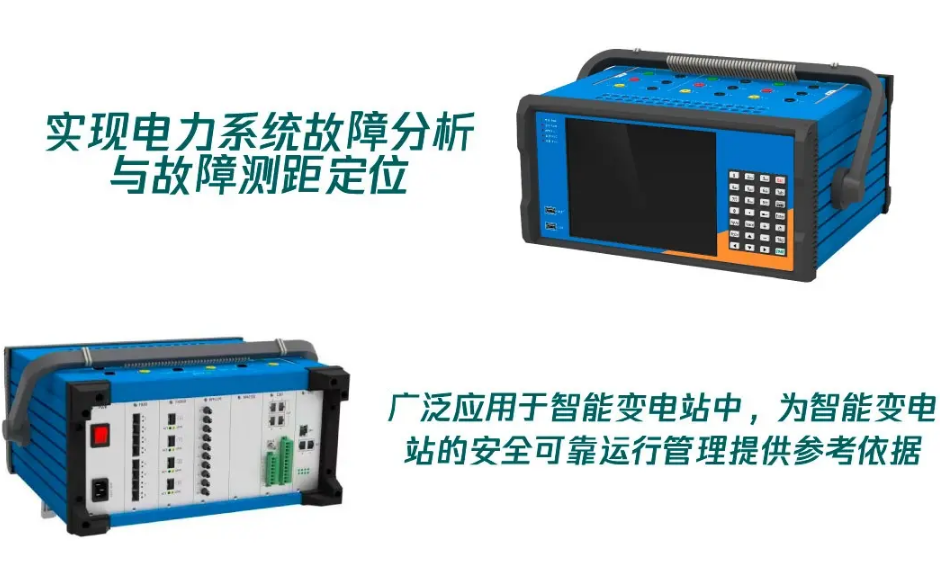

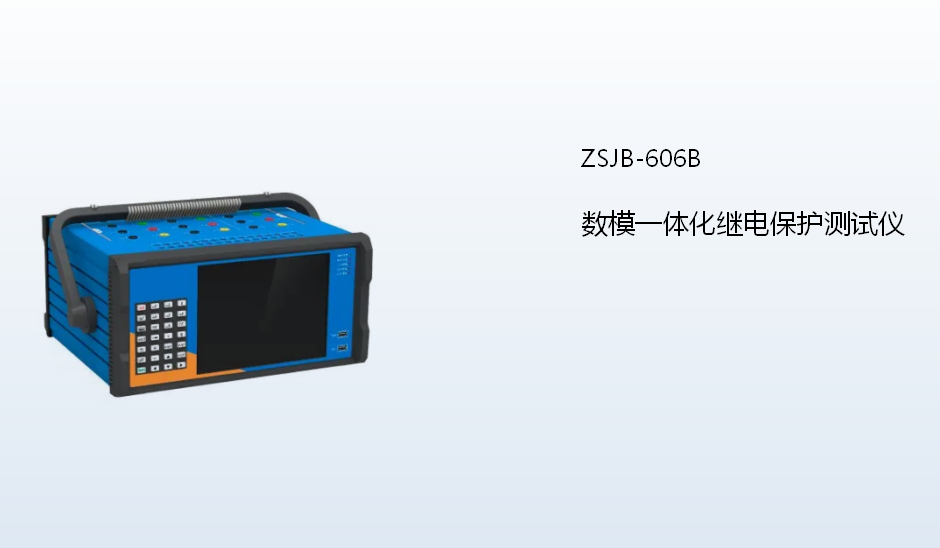

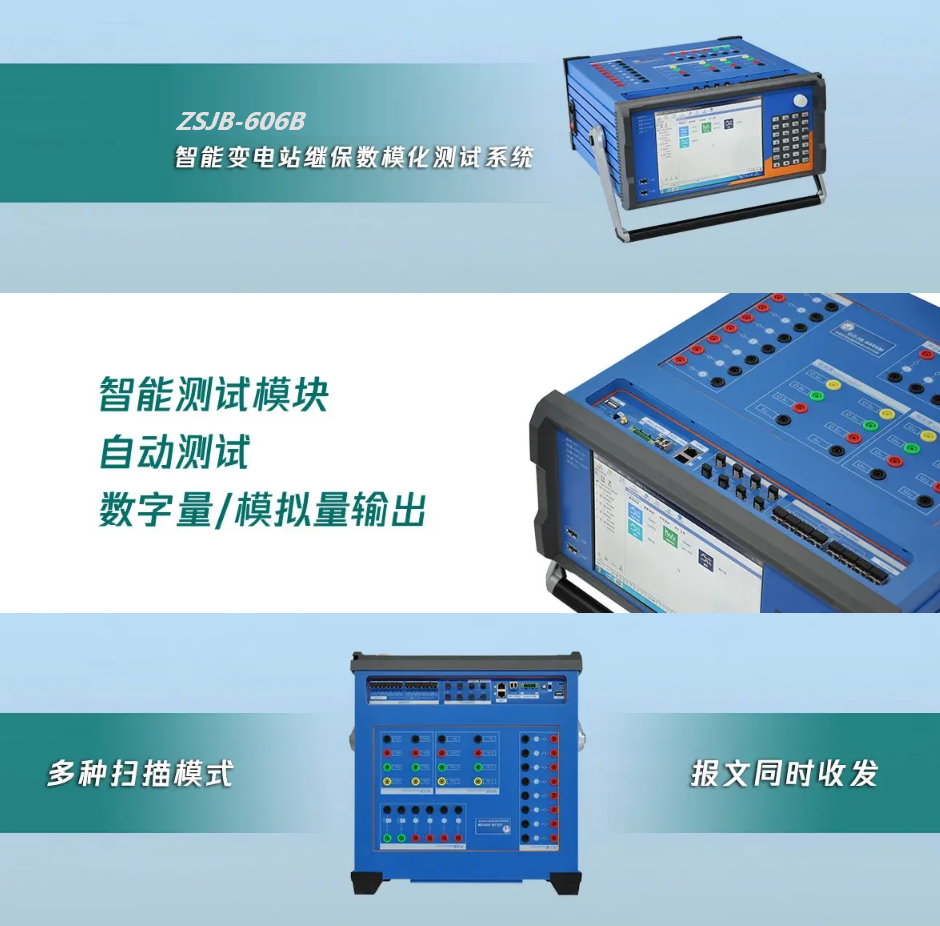

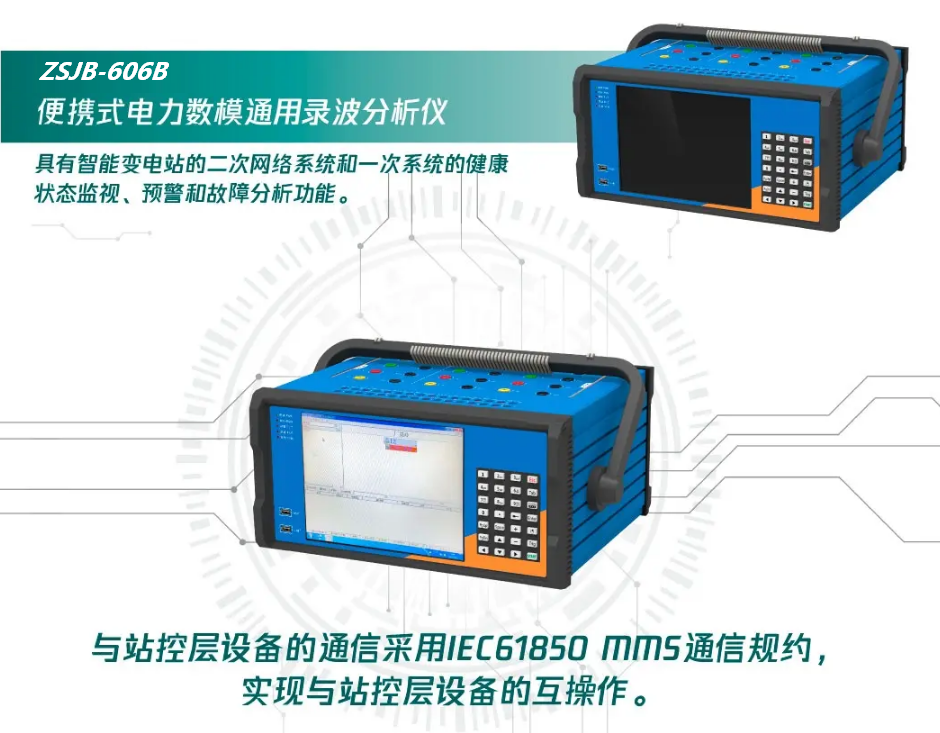

ZSJB-606B 數模一體化繼電保護測試儀是根據國網公司《智能變電站繼電保護技術規范》和《智能變電站技術導則》設計的新一代智能繼電保護測試儀。既可實現對光數字保護裝置(IEC61850,智能數字站)的全功能測試,也可以對傳統保護裝置(常規站)進行全功能測試, 具備GPS、IRIG-B碼、PPS同步接口并支持IEEE1588時方式,為站內調試以及站與站聯調提供條件。測試軟件提供豐富的測試功能模塊,可對保護測控裝置、合并單元、智能終端、交換機等進行專項測試,是變電站調試、智能設備研發、智能變電站繼電保護技術培訓不可多得的一款儀器;
數模一體繼電保護測試儀、光數字繼電保護測試儀、微機繼電保護測試儀、光數字微機繼保儀
1、6對100M光纖通訊以太網接口,可收發IEC61850-9-1/2幀格式的采樣值、Goose、IEEE-1588報文;整機更大支持24組SV報文+64組Goose報文同時輸出;
2、5對2~10M光纖串口,可收發IEC60044-7/8 FT3、國網擴展FT3、許繼私有FT3幀格式的采樣值報文;
3、4/6路電壓(0~125V
AC)、3/6電流(0~30A AC)同時輸出(型號不同,輸出路數不同),且幅值、相位、頻率完全獨立調節;
4、采用新型開關電源模塊結合高保真模塊式線性功放,既保證小信號精度高,波形精致平滑,又保持儀器輕巧,攜帶方便;
5、內置GPS對時模塊,同時提供1對光同步接口,可接收IRIG-B/PPS對時,也可對外提供IRIG-B碼同步時鐘源;
6、內置輔助直流輸出,110V/220V可切換,可為保護裝置供電;
7、內置工控機,可單機操作或外聯PC操作,操作軟件一致;
8、散熱結構設計合理,硬件保護措施可靠完善,對過流、過溫、短路等具有自保護及告警功能;
9、完整解析SCL文件(SCD、CID、ICD、NPI),實現對SV、GS信息的自動配置;
10、嵌入報文偵測、監視與抓包功能,自動分析報文類型、屬性、波形、幅值、相位、頻率、Goose狀態、品質因素等,支持SV報文重新采樣,自動統計報文離散度,對異常報文進行告警;報文幀數據可逐一解析對比,支持PCAP文件輸出;
11、嵌入PCAP報文回放功能,可對導入的PCAP文件進行自定義編輯及保存,可產生碎包、巨包,可疊加CRC錯誤,可定量發送指定幀報文,可循環播放;
12、嵌入SV、GS、FT3異常幀模擬測試功能,支持丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤等異常模擬;
13、嵌入網絡壓力與Goose風暴測試功能,可自由組合SV與Goose產生指定流量的報文輸出;
14、嵌入智能終端SOE響應時間測試功能,測量精度<0.1ms;
15、嵌入同步時鐘測試功能,提供對時精度與守時精度測試,對時模式支持IRIG-B和IEEE-1588;
16、光纖通訊接口提供數據轉發、鏡像、回環等;
17、保護測控(常規或智能)測試功能:電流電壓、狀態序列、定值校驗、差動保護、諧波試驗、低周減載、系統振蕩、整組試驗、同期等;
18、合并單元測試功能:離散度測試、額定延時測試、對時/守時性能測試、核相測試、規約一致性測試、網絡壓力測試、同步性測試(電子式互感器接入模式);
19、智能終端測試功能:SOE響應時間測試、網絡壓力測試、Goose風暴測試、虛端子測試、規約一致性測試;
20、光交換機測試功能:VLAN測試、轉發延時測試、網絡壓力測試;
21、同步時鐘源測試功能:對時性能測試、守時性能測試。
技術參數
光纖以太網口
6對×100Mbits/s,ST,多模,1310nm;
IEC61850-9-1/2/LE,Goose,IEEE-1588;
發送離散度:<0.1μs
接收時標精度:<25ns
更大輸出流量:>95M
1588對時精度:<80ns
光纖串口
5對×(2~10Mbits/s),ST,多模,850nm;
IEC60044-7/8,FT3;支持曼碼或異步串口傳輸方式;
發送離散度:<0.1μs
接收時標精度:<25ns
同步接口
內置GPS;
1對×IRIG-B/PPS光口,ST,多模,850nm
精度:<400ns
電以太網口
1個,RJ-45,100Mbits/s
交流電壓源
4/6×125V,分辨率:1mV,更大輸出功率:60VA/相
精度:0.1%
交流電流源
3/6×30A,分辨率:1mA,更大輸出功率:450VA/相
精度:0.1%
直流電壓源
4/6×175V,分辨率:1mV,更大輸出功率:75VA/相
精度:0.5%
直流電流源
3/6×20A,分辨率:1mA,更大輸出功率:300VA/相
精度:0.5%
輸出頻率
0~1000Hz,分辨率:1mHz
精度:0.001Hz
輸出相位
0~359.999°,分辨率:0.001°
精度:0.2°
輸出諧波
直流分量,2~20次諧波
開關量輸入
8路,10-250VDC或空接點,自動識別,無極性
開關量輸出
8路,空接點/快速開出,交直流開斷能力:0.5A,250V
快速開出時間:<10μs
屏幕
8.4’ LED,1024×768
供電電源
AC:220V±15%, 頻率:50Hz±10Hz
體積
360 ×200 ×415 (mm)
重量:13.5~15.0Kg
產品選型 |
||
數模一體繼電保護測試儀 |
ZSJB-603B |
ZSJB-606B |
光纖網口 |
6對 |
6對 |
光纖串口 |
5對 |
5對 |
同步接口 |
1對 |
1對 |
模擬小信號 |
12路 |
12路 |
電流源輸出 |
3×(0~30A) |
6×(0~30A) |
電壓源輸出 |
4×(0~125V) |
6×(0~125V) |
開關量輸出 |
8對 |
8對 |
開關量輸入 |
8對 |
8對 |
輔助直流輸出 |
1路 |
1路 |
參數 |
||
幅值精度:0.05%,相位精度:0.05°,頻率精度:0.001Hz |
||
光纖以太網口 |
6對×100Mbits/s,SC,多模,1310nm; IEC61850-9-1/2/LE,Goose,IEEE-1588; |
發送離散度:<0.1μs 接收時標精度:<25ns 更大輸出流量:>95M 1588對時精度:<80ns |
光纖串口 |
5對×(2~10Mbits/s),SC,多模,850nm; IEC60044-7/8,FT3;支持曼碼或異步串口傳輸方式; |
發送離散度:<0.1μs 接收時標精度:<25ns |
同步接口 |
內置GPS; 1對×IRIG-B/PPS光口,SC,多模,850nm |
精度:<1μs |
電以太網口 |
1個,RJ-45,100Mbits/s |
|
開關量輸入 |
8路,10-250VDC或空接點,自動識別,無極性 |
|
開關量輸出 |
8路,空接點/快速開出,交直流開斷能力:0.5A,250V |
快速開出時間:<10μs |
屏幕 |
8.4’,1024×768 |
|
供電電源 |
AC:220V±15%, 頻率:50Hz±10Hz |
|
體積 |
360 ×200 ×415 (mm) |
重量:16.8Kg |
