ZSIEC-61850智能變電站光數字綜合測試儀

  • 集多種功能于一體,輕松完成間隔層、過程層的保護測控裝置、合并單元、智能終端、互感器測試,可為智能變電站各類IED設備的試驗、調試和檢修提供高效的解決方案
  • 參考標準:IEC61850
    • 提供9路電流、9路電壓加量、8路開出、8路開入測試
    • 支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析
    • 3對光纖以太網口、1對光纖串口、1個IRIG-B/PPS同步接口,支持單纖連接

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介

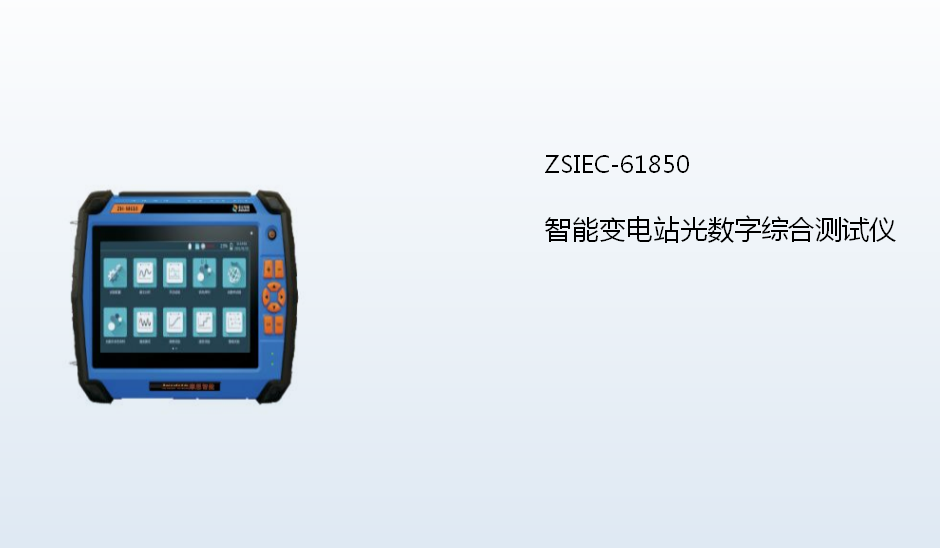

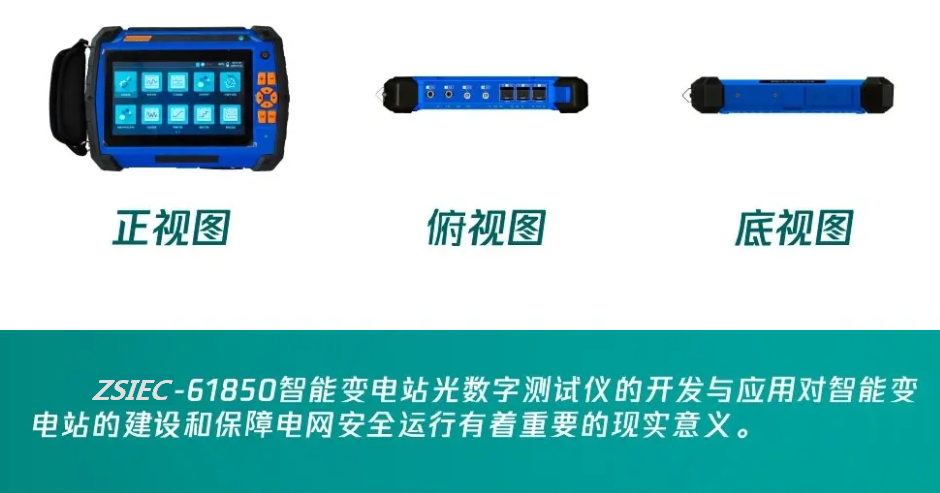

1、ZSIEC-61850 智能變電站光數字綜合測試儀是一款手持式智能變電站光數字綜合測試儀,是依托于湖北中試高測電氣控股有限公司豐富的現場調試經驗與用戶溝通進而重新設計的功能最強大、最豐富、最便捷的顛覆性產品,是變電站以及廠家日常維護 、檢測、調試監控與分析設備運行狀態的必要工具;
2、ZSIEC-61850 智能變電站光數字綜合測試儀的愿景是取代笨重的臺式測試儀(DC/AC 20V),以相同的功能、性能、用戶接口 、 界面可視性,進行智能變電站測試領域的產品革新;
3、智能變電站遵從IEC61850規約,站內的電壓、電流在采集模塊中進行AD  采樣,通過光纖將采集量傳送至合并單元(MU),合并單元將合并后的信號按IEC61850-9-1/2、 IEC60044-8  規約傳送至光數字繼電保護裝置,此外,智能變電站采用GOOSE報文通過網絡傳輸開關量信號,通過智能終端操作傳統斷路器,對斷路器進行跳合閘操作;
4、5.7寸電容式多點觸摸屏,內置11000mAh大容量可充電鋰電池,續航時間大于6小時;
5、3對光纖以太網口、1對光纖串口、1個IRIG-B/PPS同步接口,支持單纖連接;
6、光纖以太網口采用G網口,100/1000Mbits/s自適應;
7、2路硬開入接點、2路硬開出接點,用于智能終端響應時間測試;
8、支持USB存儲設備接入,方便導入導出數據;
9、支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3、MMS、STNP、GRMP、IEEE-1588、IRIG-B、PPS、SCL等標準;
10、集多種功能于一體,輕松完成間隔層、過程層的保護測控裝置、合并單元、智能終端、互感器測試;
11、圖表顯示各種電氣參數,用戶不需要關心報文解析細節,直接查看結果;

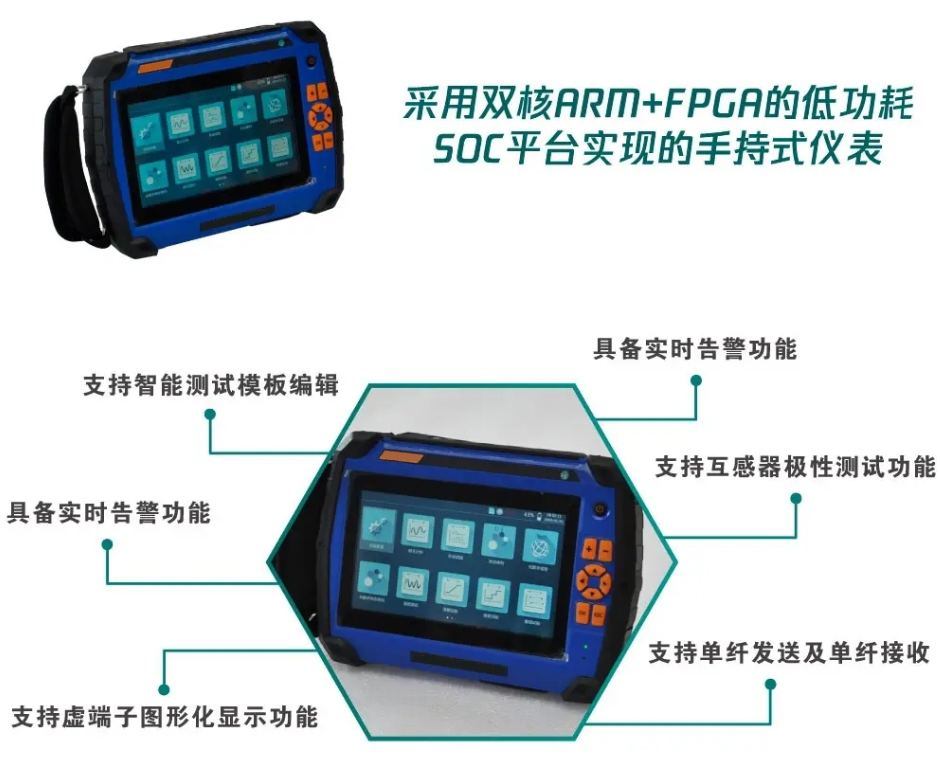

12、A9+FPGA雙核工業計算機性能,運算速度快,報文發送離散度<0.1us,報文接收時標誤差<25ns;
13、小巧精致,攜帶方便,測試簡單。

產品別稱

智能變電站光數字綜合測試儀、IEC-61850變電站光數字測試儀、變電站光數字綜合測試儀

產品特征

1SCD解析:支持SCL文件(SCDICDCID)文件導入、解析、存儲;
2、報文探測:支持IEC61850-9-1/2/LEGooseIEC60044-7/8 FT3報文自動探測與解析,并自動與SCL文件進行匹配,標記不匹配項;
3SV/FT3報文監視:提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能,支持報文重新采樣;
4Goose報文監視:提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能,支持Goose發送機制檢測;
5Goose發布測試:提供Goose報文直接發布測試(虛端子測試);
6、電流電壓測試:提供9路電流、9路電壓加量、8路開出、8路開入測試,可手動調節、自動遞變,并分析測試結果;
7、狀態序列測試:提供多狀態連續輸出測試,支持短路模型計算,支持多種切換方式,支持IRIG-B碼同步觸發;
8、提供多種保護/測控裝置的專用測試模塊:定值校驗、差動保護、諧波疊加、備自投等;
9、光口流量測試:光口實時流量、峰值流量、平均流量測試;
10、核相測試:支持多組SV報文通道核相測試;
11、極性測試:支持直流法測試電子式互感器、變壓器極性測試;
12、光功率測試:集成光功率檢測功能,可實時在線測量光以太網發送及接收光信號功率;
13VLAN測試:提供光交換機VLAN測試;
14MMS測試:MMS報文收發測試;
15、抓包與回放:網絡報文抓包分析與PCAP回放測試;
16SOE測試:智能終端SOE響應時間測試;
17、網絡壓力測試:100~1000M網絡壓力測試;
18、異常報文模擬測試:SV/GS丟幀、錯序、錯值、雙A/D不一致、抖動等異常報文輸出測試。

技術參數

光纖以太網口

3對×100/1000Mbits/s,自適應,LC,多模,1310nm

IEC61850-9-1/2/LEGooseIEEE-1588

自帶光功率測量;

發送離散度:<0.1μs

接收時標精度:<25ns

1588對時精度:<80ns

光纖串口

1對×(2~10Mbits/s),LC,多模,850nm

IEC60044-7/8FT3;支持曼碼或異步串口傳輸方式;

發送離散度:<0.1μs

接收時標精度:<25ns

同步接口

1對×IRIG-B/PPS光口,LC,多模,850nm

精度:<400ns

硬開入

2對,10-250VDC或空接點,自動識別,無極性

硬開出

2對,空接點/快速開出,交直流開斷能力:0.5A250

快速開出時間:<10μs

電以太網口

1個,RJ-45,100Mbits/s

USB接口

1個,USB存儲設備

屏幕

5.7’,電容屏,多點觸控

供電

4.2V3.0A

電池

可充電鋰電池,11000mAh

續航時間:>6小時

體積

250mm×140mm×44mm

重量:<1Kg
